เหนือกว่าขอบเขต: พิมพ์เขียวทางเทคนิคสำหรับการจัดหาโครงสร้างพื้นฐานรางเชิงเส้นที่มีความแข็งแกร่งสูง

ในสถาปัตยกรรมของระบบอัตโนมัติสมัยใหม่ เครื่องจักรกลซีเอ็นซี การผลิตเซมิคอนดักเตอร์ และหุ่นยนต์หยิบและวางความเร็วสูง ความสมบูรณ์ของโครงสร้างของแกนการเคลื่อนที่เชิงเส้นจะกำหนดเพดานประสิทธิภาพของทั้งระบบ แกนหลักของระบบหลายแกนเหล่านี้อยู่ที่ เส้นนำเชิงเส้นซึ่งเป็นส่วนประกอบสำคัญที่ได้รับการออกแบบทางวิศวกรรมเพื่อรองรับน้ำหนักบรรทุกที่หนัก ลดค่าสัมประสิทธิ์การเสียดสี และรักษาความสามารถในการทำซ้ำตำแหน่งระดับซับไมครอนที่เข้มงวดภายใต้โปรไฟล์การเร่งความเร็วที่รุนแรง

การเลือกระบบตลับลูกปืนเชิงเส้นในอุดมคติจำเป็นต้องมีความสมดุลระหว่างข้อจำกัดทางเรขาคณิต โหลดโครงสร้าง สภาพแวดล้อม และข้อกำหนดด้านต้นทุน สำหรับวิศวกรออกแบบเครื่องกล การปรับแกนให้เหมาะสมไม่ได้เกี่ยวกับการค้นหาส่วนประกอบทั่วไป เป็นเรื่องเกี่ยวกับการกำหนดค่าส่วนประกอบทางกลที่แม่นยำซึ่งช่วยลดการโก่งตัว ควบคุมปรากฏการณ์การลื่นไถล และยืดอายุการใช้งานทางกล

1. ความสามารถในการปรับตัวทางเรขาคณิต: การเพิ่มอัตราส่วนการเดินทางต่อน้ำหนักบรรทุกให้สูงสุด

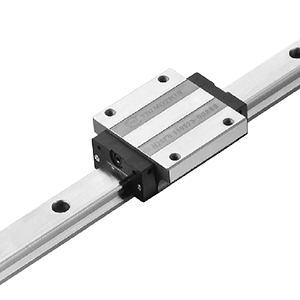

ความท้าทายในการออกแบบหลักในการวางแผนการเคลื่อนไหวแบบหลายแกนคือการกำหนดค่าแกนที่ตรงตามข้อกำหนดเชิงพื้นที่ โดยไม่ต้องเพิ่มระยะยื่นของโครงสร้างหรือน้ำหนักที่ไม่จำเป็น รางนำเชิงเส้นตรงที่มีความยาวแบบกำหนดเองที่ได้รับการปรับแต่งอย่างเหมาะสมจะจัดการกับความท้าทายนี้โดยให้ความยืดหยุ่นทางโครงสร้างในขนาดต่างๆ

ด้วยการใช้โปรไฟล์รางที่สามารถปรับแต่งได้ทุกที่ตั้งแต่ 25 มม. ถึง 2000 มม. ผู้ออกแบบระบบสามารถปรับแต่งการตั้งค่าให้ตรงกับความต้องการในการเดินทางที่แน่นอน โดยไม่จำเป็นต้องตัดที่ไซต์งานที่ซับซ้อนหรือการประนีประนอมทางโครงสร้าง เพื่อเสริมช่วงมิตินี้ ระบบเหล่านี้จึงรองรับการกำหนดค่าแบบโมดูลาร์ โดยอนุญาตให้มีบล็อกสไลด์ได้ 1 ถึง 8 บล็อกต่อรางแต่ละราง

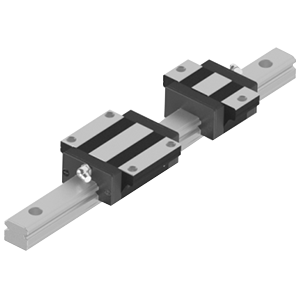

สำหรับการใช้งานที่มีเส้นทางการเคลื่อนที่ยาวและน้ำหนักบรรทุกต่ำ โครงสร้างบล็อกเดียวจะช่วยลดแรงเสียดทานและแรงบิดในการลาก ในทางกลับกัน สำหรับการตั้งค่าทางอุตสาหกรรมที่มีช่วงเวลาสูงและรับภาระหนัก การติดตั้งหลายบล็อกบนรางเดียวจะกระจายโหลดในแนวรัศมี รัศมีย้อนกลับ และด้านข้างเท่าๆ กัน เค้าโครงแบบหลายบล็อกนี้ช่วยรักษาความเค้นเฉพาะที่อย่างปลอดภัยภายในขีดจำกัดความยืดหยุ่นของวัสดุ ป้องกันการเยื้องของรางและการสึกหรอที่ไม่สม่ำเสมอ

2. โลหะวิทยาขั้นสูง: จับคู่วัสดุหลักกับแรงกดดันด้านสิ่งแวดล้อม

สภาพแวดล้อมการทำงานแตกต่างกันไปในแต่ละอุตสาหกรรม ระบบการเคลื่อนที่เชิงเส้นที่ทำงานภายในห้องคลีนรูมเซมิคอนดักเตอร์สุญญากาศสูงพิเศษ (UHV) เผชิญกับปัจจัยความเครียดที่แตกต่างอย่างสิ้นเชิงจากการทำงานบนสายเชื่อมยานยนต์ที่มีปริมาณงานสูง

การเลือกส่วนประกอบรางนำเชิงเส้นตรงที่ทำจากสเตนเลสสตีลจะป้องกันการเกิดออกซิเดชันในสภาพแวดล้อมที่มีความชื้นสูงหรือน้ำยาฆ่าเชื้อด้วยสารเคมี ซึ่งช่วยลดความเสี่ยงที่จะเกิดหลุมที่พื้นผิวที่อาจรบกวนการหมุนเวียนของตลับลูกปืนเม็ดกลม ในทางกลับกัน การเลือกรางเชิงเส้นตรงที่ทำจากเหล็กกล้าคาร์บอนที่มีความแข็งแกร่งสูงจะช่วยเพิ่มความแข็งแกร่งของโครงสร้างให้สูงสุดภายใต้โหลดแบบคงที่และไดนามิกที่มีน้ำหนักมาก ซึ่งจะช่วยป้องกันการเสียรูปแบบยืดหยุ่นภายใต้โหลดที่มีโมเมนต์หนัก ทำให้โครงสร้างโก่งตัวให้เหลือน้อยที่สุดในระหว่างการเปลี่ยนทิศทางอย่างรวดเร็ว

3. การให้เกรดความแม่นยำ: ปรับความคลาดเคลื่อนของการเคลื่อนไหวให้สอดคล้องกับความต้องการของแอปพลิเคชัน

การออกแบบระบบมากเกินไปโดยการระบุพิกัดความเผื่อที่มากเกินไปจะทำให้ต้นทุนโครงการโดยรวมเพิ่มขึ้น ในขณะที่การออกแบบที่ต่ำกว่ามาตรฐานจะนำไปสู่การเบี่ยงเบนความแม่นยำและความล้มเหลวของโครงสร้างก่อนเวลาอันควร เพื่อสร้างความสมดุลระหว่างต้นทุนและประสิทธิภาพ ระบบการเคลื่อนที่เชิงเส้นสมัยใหม่จึงได้รับการจัดโครงสร้างเป็นเกรดความแม่นยำที่สอบเทียบจากโรงงานที่แตกต่างกันสองระดับ

ระบบเกรดมาตรฐาน

ออกแบบมาเพื่อระบบอัตโนมัติ การขนถ่ายวัสดุ เครื่องจักรบรรจุภัณฑ์ และระบบลอจิสติกส์ที่คุ้มต้นทุน เกรดนี้ให้โซลูชันที่เชื่อถือได้และมีแรงเสียดทานต่ำ โดยที่ความขนานของโครงสร้างและการเคลื่อนไหวที่ราบรื่นนั้นมีค่ามากกว่าความแม่นยำสัมบูรณ์ระดับต่ำกว่าไมครอน

ระบบเกรดที่แม่นยำ

ออกแบบมาเป็นพิเศษสำหรับสาขาที่มีความต้องการสูง เช่น การจัดการเซมิคอนดักเตอร์ การประมวลผลด้วยเลเซอร์ การตรวจสอบแผ่นเวเฟอร์ และเครื่องวัดพิกัด (CMM) ระบบนำทางเชิงเส้นอุตสาหกรรมเกรดความแม่นยำมีคุณสมบัติความคลาดเคลื่อนมิติความสูงและความกว้างที่เข้มงวด ความสม่ำเสมอทางเรขาคณิตนี้จำกัดการเบี่ยงเบนหนีศูนย์ในแนวตั้งและแนวนอนในระหว่างการเดินทาง ป้องกันการสั่นสะเทือนระดับไมโคร และรับประกันความแม่นยำที่แน่นอนที่จำเป็นสำหรับการตัดด้วยเลเซอร์ความละเอียดสูงและการจัดวางชิ้นส่วนอิเล็กทรอนิกส์ขนาดนาโนเมตร

4. สถาปัตยกรรมไทรโบโลยีและอายุการใช้งานที่ยาวนานขึ้น

ประสิทธิภาพในระยะยาวของตลับลูกปืนเชิงเส้นขึ้นอยู่กับไดนามิกของการหมุนเวียนภายในและการบำรุงรักษาการหล่อลื่น ระบบระดับพรีเมียมที่ออกแบบโดย iHF Group

เพื่อป้องกันการสูญเสียน้ำมันหล่อลื่นและป้องกันการปนเปื้อนในอากาศ บล็อกสไลด์แต่ละบล็อกได้รับการติดตั้งซีลปลายปากคู่ ซีลด้านล่าง และเครื่องขูดภายในในตัว ฝาครอบปลายหมุนเวียนที่ปรับให้เหมาะสมจะนำตลับลูกปืนเม็ดกลมเคลื่อนผ่านเส้นทางกลับอย่างราบรื่น ลดแรงเสียดทาน ลดเสียงรบกวนในการทำงาน และรับประกันการกระจายจาระบีที่สม่ำเสมอ ระบบหล่อลื่นภายในนี้ขยายระยะเวลาการบำรุงรักษา ลดต้นทุนรวมในการเป็นเจ้าของ (TCO) และรับประกันการทำงานที่สม่ำเสมอและเสถียรตลอดระยะทางหลายล้านเมตรเชิงเส้น

บทสรุป: การรักษาความสมบูรณ์ของการเคลื่อนไหวในอุตสาหกรรมทั่วโลก

ในระบบอัตโนมัติประสิทธิภาพสูง ความน่าเชื่อถือโดยรวมของเครื่องจักรขึ้นอยู่กับความเสถียรของรางนำเชิงเส้นตรง การเลือกรางเชิงเส้นตรงที่ไม่ผ่านการปรับเทียบสเปคต่ำจะทำให้การวางตำแหน่งเคลื่อนตัวบ่อยครั้ง มีเสียงรบกวนจากกลไกมากเกินไป และทำให้การผลิตต้องหยุดทำงานซึ่งมีค่าใช้จ่ายสูง

ด้วยการร่วมมือกับผู้ผลิตการเคลื่อนที่เชิงเส้นที่มีประสบการณ์ เช่น iHF Group ทีมจัดซื้อและผู้วางระบบจะสามารถเข้าถึงโซลูชันเชิงเส้นแบบโมดูลาร์สูงที่ผ่านการตรวจสอบจากโรงงาน เสนอความยาวรางที่ปรับแต่งได้สูงสุดถึง 2000 มม. ตัวเลือกวัสดุคู่ (สแตนเลสและเหล็กกล้าคาร์บอน) และการคัดเกรดที่มีความแม่นยำเฉพาะทาง iHF Group มอบรากฐานทางกลที่แข็งแกร่งซึ่งจำเป็นในการสร้างระบบอัตโนมัติที่รวดเร็ว แม่นยำยิ่งขึ้น และทนทานสูง
