การนำทางขีดจำกัดอัตราผลตอบแทนระดับไมโคร: การเพิ่มประสิทธิภาพบอลสกรูโหลดสูงใน CNC รุ่นถัดไป

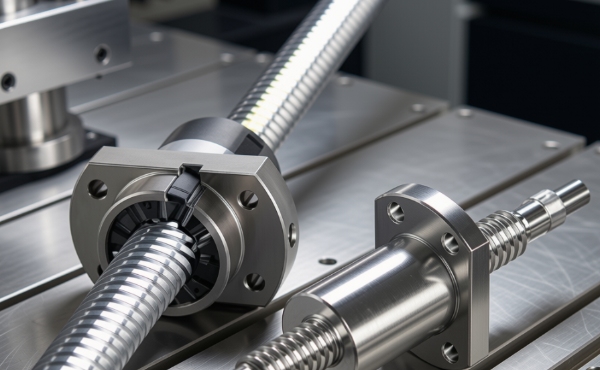

ในขอบเขตของการตัดเฉือนระดับไมครอนที่มีความแม่นยำสูงและระบบอัตโนมัติแบบซิงโครนัสหลายแกน การเลือกองค์ประกอบการส่งผ่านเชิงเส้นจะกำหนดขีดจำกัดสูงสุดของปริมาณงานของระบบและความเที่ยงตรงในการติดตาม ในขณะที่เทคโนโลยีการเคลื่อนที่เชิงเส้นทางเลือกได้เกิดขึ้นบอลสกรู ที่มีความแม่นยำยังคงเป็นส่วนประกอบทางกลพื้นฐานสำหรับการเปลี่ยนการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นที่มีความแข็งแกร่งสูง อย่างไรก็ตาม เนื่องจากความต้องการของอุตสาหกรรมสมัยใหม่ผลักดันขอบเขตความเร็วเกิน 60 ม./นาที และความต้องการอัตราการเร่งความเร็วเกิน 1.5 กรัม การสร้างวิศวกรรมระบบที่ลดการสั่นพ้องทางกลและการกระเพื่อมของความเร็วจึงจำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับจลนศาสตร์ภายใน

สำหรับวิศวกรออกแบบและผู้วางระบบที่จัดหาจากผู้ผลิตชั้นนำ เช่น iHF Group การได้รับความแม่นยำในการติดตามในระยะยาวไม่ได้เป็นเพียงการเลือกเส้นผ่านศูนย์กลางที่ระบุและตะกั่วเท่านั้น โดยต้องมีการวิเคราะห์แบบละเอียดเกี่ยวกับไดนามิกของการไหลเวียนของลูกบอล กลไกการย่อยสลายพรีโหลด และกลยุทธ์การรักษาเสถียรภาพทางความร้อน

ความแข็งแกร่งทางกลและการเพิ่มประสิทธิภาพพรีโหลดภายใต้โหลดแบบไดนามิก

เพื่อรักษาความแข็งแกร่งของระบบภายใต้การเร่งความเร็วสูง การขจัดระยะฟันเฟืองตามแนวแกนถือเป็นข้อกำหนดเบื้องต้นที่ไม่สามารถต่อรองได้ ผู้ผลิตบอลสกรูที่มีความเที่ยงตรงสูงมักประสบผลสำเร็จเป็นศูนย์ผ่านเทคนิคพรีโหลดภายในที่มีการควบคุม กลไกนี้อาศัยการสร้างการเสียรูปแบบยืดหยุ่นที่คำนวณได้ระหว่างลูกแบริ่งและโปรไฟล์รางน้ำ โดยทั่วไปจะใช้การเลือกลูกปืนขนาดใหญ่ (พรีโหลดน็อตเดี่ยว) หรือตัวเว้นระยะเฉพาะระหว่างตัวน็อตสองตัวที่แตกต่างกัน (พรีโหลดน็อตคู่)

เมื่อระบุบอลสกรูรับน้ำหนักสูงสำหรับเครื่องกัด CNC สำหรับงานหนักหรือเครื่องจักรฉีดขึ้นรูปพลาสติก การเลือกประเภทพรีโหลดจะส่งผลโดยตรงต่อทั้งความแข็งแกร่งคงที่และโปรไฟล์การสึกหรอจากความร้อน:

● หน้าสัมผัสสี่จุด (น็อตตัวเดียว):ให้พื้นที่ที่กะทัดรัดและการจัดการโหลดในแนวรัศมีที่ดีเยี่ยม แต่มีความไวต่อสลิปเฟืองท้ายที่สูงกว่า ซึ่งสามารถเร่งการสร้างความร้อนเฉพาะจุดด้วยความเร็วสูงได้

● หน้าสัมผัสสองจุด (น็อตคู่):ให้ประสิทธิภาพความเร็วสูงที่เหนือกว่า ด้วยการแยกโซนรับน้ำหนัก จะช่วยลดแรงเสียดทานภายในและช่วยให้ชุดบอลสกรูสามารถรักษาความแข็งของโครงสร้างได้โดยไม่ทำให้วัสดุเกิดความล้าก่อนเวลาอันควร

วิศวกรของ iHF Group กำหนดโปรไฟล์เรขาคณิตภายในที่ปรับมุมสัมผัสให้เหมาะสม (โดยทั่วไปจะปรับเทียบเป็น 45°) ภายใต้การเปลี่ยนโหลดแบบไดนามิก การปรับรูปทรงเรขาคณิตเฉพาะนี้ทำให้มั่นใจได้ว่าแม้ภายใต้ความเค้นกลับแนวแกนที่รุนแรง การกระจายความเค้นหน้าสัมผัสยังคงอยู่ภายในขีดจำกัดยืดหยุ่นของเหล็กแบริ่งโครเมียมคาร์บอนสูง (SUJ2) ซึ่งป้องกันการแตกเป็นรูขนาดเล็กและการแยกชั้นใต้พื้นผิว

จลนศาสตร์เชิงความร้อน: การจัดการความร้อนจากแรงเสียดทานในวงจรการทำงานสูง

ปัจจัยจำกัดหลักในความแม่นยำของตำแหน่งเชิงเส้นความเร็วสูงคือการขยายตัวเนื่องจากความร้อน เนื่องจากบอลสกรูที่มีความแม่นยำทำงานภายใต้รอบการทำงานที่ต่อเนื่อง แรงบิดเสียดทานที่เกิดขึ้นภายในชุดน็อตจะทำให้อุณหภูมิของเพลาสูงขึ้น เนื่องจากค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของเหล็กอยู่ที่ประมาณ 11.7 × 10-6/°C อุณหภูมิที่แตกต่างกันเล็กน้อย 5°C ตลอดเพลายาว 1 เมตรสามารถทำให้เกิดข้อผิดพลาดในการวางตำแหน่งได้เกือบ 60 μm ซึ่งบ่อนทำลายระบบที่ปรับเทียบสำหรับความทนทานต่อระดับไมครอนโดยสิ้นเชิง

เพื่อต่อต้านสิ่งนี้ การใช้งานที่มีประสิทธิภาพสูงต้องอาศัยแนวทางทางวิศวกรรมแบบสองง่าม:

1. พลวัตการหล่อลื่นขั้นสูง

ตัวเลือกระหว่างจาระบีสังเคราะห์ความหนืดสูงและระบบหล่อลื่นแบบน้ำมัน-อากาศแบบต่อเนื่องนั้นขึ้นอยู่กับปัจจัย dm n ทั้งหมด (โดยที่ dm คือเส้นผ่านศูนย์กลางวงกลมของระยะพิทช์ลูกบอลเป็นมม. และ n คือความเร็วในการหมุนเป็นรอบต่อนาที) สำหรับระบบที่เกินค่า dm n ที่ 70,000 การหล่อลื่นด้วยน้ำมันแบบบังคับพร้อมช่องระบายความร้อนในตัวถือเป็นสิ่งสำคัญในการนำพลังงานความร้อนเฉพาะที่ออกจากส่วนต่อประสานของน็อต

2. การดึงแรงตึงตามแนวแกนเชิงกล

ในระหว่างการประกอบเครื่องมือกล เพลาบอลสกรูจะถูกยืดออกอย่างตั้งใจโดยใช้น็อตล็อคกราวด์ที่มีความแม่นยำที่แบริ่งรองรับ ด้วยการใช้แรงดึงที่กำหนดไว้ล่วงหน้าซึ่งเทียบเท่ากับแรงขยายตัวเนื่องจากความร้อนที่คาดการณ์ไว้ การเจริญเติบโตทางกายภาพของเพลาจะถูกดูดซับอย่างมีประสิทธิภาพโดยการลดความตึงของโครงสร้าง โดยรักษาระยะพิทช์ที่มั่นคงตลอดระยะการเคลื่อนที่ทั้งหมด

การเอาชนะการสั่นพ้องการไหลเวียนและระลอกคลื่นความเร็ว

ในระดับจุลภาค การเคลื่อนที่เชิงเส้นไม่ค่อยเป็นเส้นตรงที่สมบูรณ์แบบ เมื่อลูกปืนแต่ละลูกออกจากโซนรับน้ำหนักและกลับเข้าสู่เส้นทางหมุนเวียนอีกครั้งผ่านท่อส่งกลับหรือฝาครอบตัวเบี่ยง การเปลี่ยนแปลงเล็กน้อยของแรงภายในทำให้เกิดความผันผวนเล็กน้อยในแรงบิดในการทำงาน ปรากฏการณ์นี้เรียกว่าระลอกคลื่นความเร็ว สามารถกระตุ้นให้เกิดการสั่นสะเทือนระดับไมโครความถี่สูง ซึ่งจะทำให้คุณภาพผิวสำเร็จลดลงโดยตรงในการใช้งานการเจียรที่แม่นยำและการตัดเฉือนด้วยแสง

เพื่อต่อสู้กับสิ่งนี้ iHF Group ใช้กระบวนการเจียรด้วยคอมพิวเตอร์ขั้นสูงเพื่อสร้างโปรไฟล์รางลูกกลิ้งให้เสร็จด้วยความต่อเนื่องทางเรขาคณิตที่แม่นยำ ด้วยการใช้การออกแบบการหมุนเวียนแบบยกออกในแนวสัมผัส ลูกบอลจะถูกยกออกจากร่องโค้งแบบโกธิกอย่างราบรื่น แทนที่จะชนกับกลไกการส่งคืนอย่างกะทันหัน ซึ่งจะลดเสียงรบกวนได้สูงสุดถึง 6 dB และลดเส้นโค้งระลอกแรงบิดให้เรียบลงอย่างมาก ให้การเคลื่อนไหวเชิงเส้นที่กำหนดได้ราบรื่นเป็นพิเศษ

บทสรุป

บอลสกรูยังคงเป็นส่วนประกอบพื้นฐานในระบบการเคลื่อนที่ทางอุตสาหกรรมสมัยใหม่ ช่วยให้สามารถเคลื่อนที่เชิงเส้นได้อย่างแม่นยำและมีประสิทธิภาพสูงในการใช้งานที่หลากหลาย การผสมผสานระหว่างประสิทธิภาพเชิงกล ความสามารถในการรับน้ำหนัก และความแม่นยำของตำแหน่ง ทำให้เป็นสิ่งที่ขาดไม่ได้ในระบบอัตโนมัติ หุ่นยนต์ และวิศวกรรมความแม่นยำ

ด้วยความสามารถด้านการผลิตขั้นสูงและวิศวกรรมที่เน้นการใช้งาน iHF Group นำเสนอโซลูชั่นบอลสกรูที่รองรับความต้องการที่เปลี่ยนแปลงไปของระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก
