ตัวลดเกียร์แบบเฮลิคอลความแม่นยำสูงเพื่อการส่งกำลังที่ราบรื่นและเงียบ

ในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ หุ่นยนต์ที่มีความแม่นยำ และระบบส่งกำลังเชิงกลสำหรับงานหนัก ตัวลดความเร็วไม่ได้เป็นเพียงส่วนประกอบที่จำกัดความเร็วเท่านั้น มันเป็นรากฐานที่สำคัญของโครงสร้างความแม่นยำของตำแหน่งและการเพิ่มแรงบิด เนื่องจากเซอร์โวมอเตอร์มีแนวโน้มไปสู่ความเร็วในการหมุนที่สูงขึ้นและขนาดที่กะทัดรัด ความต้องการหน่วยส่งกำลังรองที่สามารถรองรับอินพุตไดนามิกเหล่านี้ได้โดยไม่กระทบต่อขีดจำกัดฟันเฟืองหรือทำให้เกิดเสียงรบกวนก็ทวีความรุนแรงมากขึ้น

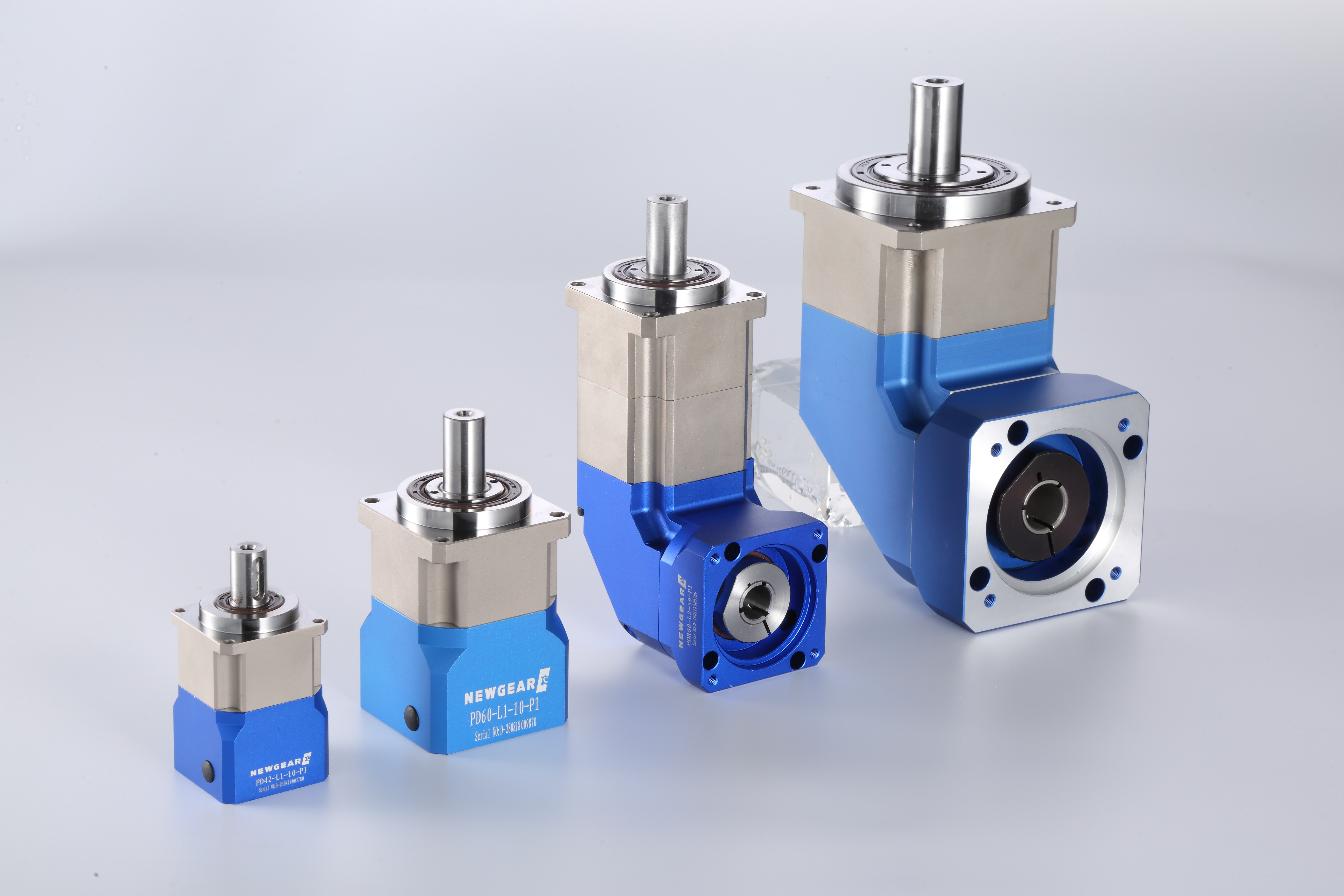

เมื่อออกแบบเครื่องจักรหลายแกนประสิทธิภาพสูง การเลือกกระปุกเกียร์ทั่วไปอาจทำให้เกิดตัวแปรที่ไม่ต้องการ เช่น การโก่งตัวของโครงสร้าง การเสื่อมสภาพของฟันเฟืองขนาดเล็ก และเดือยความร้อนเฉพาะที่ เพื่อจัดการกับความท้าทายในการดำเนินงานเหล่านี้ iHF Group ได้พัฒนาโซลูชันระบบส่งกำลังขั้นสูงที่มีศูนย์กลางอยู่ที่ซีรีส์Helical Gear ลดระดับ เรือธงของเรา ด้วยการรวมการทำโปรไฟล์แบบเฮลิคอลที่มีความแม่นยำเข้ากับโครงโครงสร้างมุมขวาที่เป็นนวัตกรรมใหม่ ระบบการลดความเร็วนี้จะกำหนดนิยามใหม่ให้กับประสิทธิภาพ ความแข็งแกร่ง และความน่าเชื่อถือในการกำหนดตำแหน่งในระยะยาว

เรขาคณิตแห่งความเงียบ: การบูรณาการเกลียวเอียงมุมขวา

เพื่อให้เข้าใจถึงความเหนือกว่าทางกลของการออกแบบ iHF Group อันดับแรกต้องดูการวางแนวของขั้นตอนการใส่เกียร์ กล่องเกียร์อินไลน์มาตรฐานมักต้องใช้ฐานติดตั้งที่ยาวขึ้น ซึ่งทำให้การเว้นวรรคในหุ่นยนต์แบบหลายแกนหรือพื้นโรงงานขนาดกะทัดรัดมีความซับซ้อน

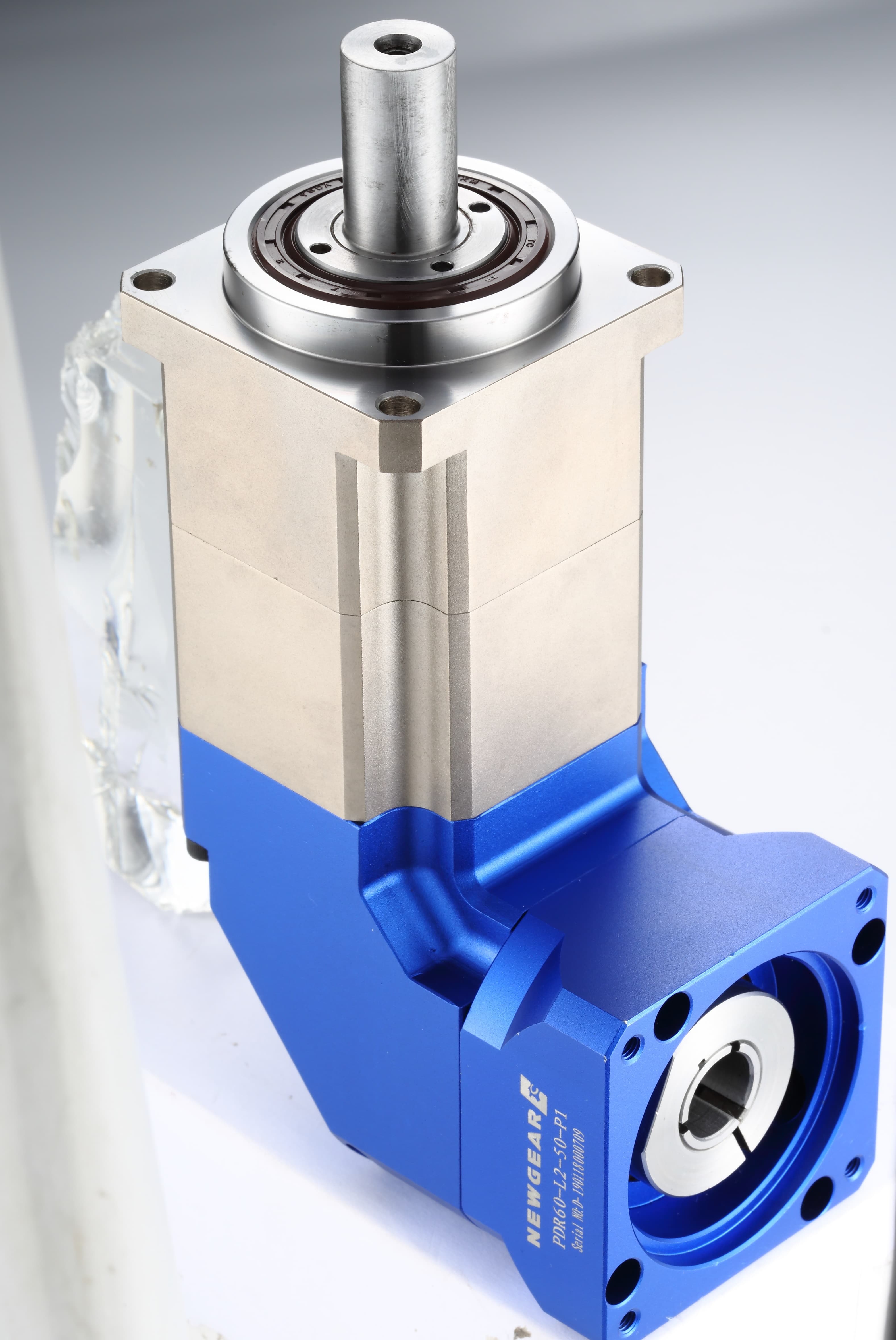

ระบบของเราแก้ไขข้อจำกัดด้านบรรจุภัณฑ์นี้ด้วยการส่งเอาต์พุตมุมฉากที่ประหยัดพื้นที่ผ่านเฟืองดอกจอกแบบเกลียว

ต่างจากเฟืองดอกจอกแบบฟันตรงซึ่งได้รับผลกระทบจากฟันต่อฟันอย่างกะทันหันและมีระดับเสียงสูงที่สามารถได้ยินได้ในระหว่างการปะทะด้วยความเร็วสูง เฟืองดอกจอกแบบเกลียวจะมีเส้นฟันที่โค้งเป็นเกลียว รูปทรงนี้ช่วยให้มั่นใจได้ถึงเส้นทางการหมั้นของฟันที่ค่อยๆ กลิ้ง:

● การเพิ่มประสิทธิภาพการหล่อลื่นแบบไฮโดรไดนามิก:ปฏิกิริยาการหมุนที่ราบรื่นช่วยให้ฟิล์มน้ำมันคงตัวอยู่ระหว่างฟันเฟือง ช่วยลดแรงเสียดทานได้อย่างมาก

● การบรรเทาเสียง:รูปแบบการสัมผัสทีละน้อยช่วยให้การทำงานราบรื่นและเงียบเป็นพิเศษ ทำให้เหมาะสำหรับระบบอัตโนมัติทางการแพทย์ สายการพิมพ์ และสภาพแวดล้อมในห้องปลอดเชื้อ

● การจัดการโหลดสูงแบบสองทิศทาง:ฟันเกลียวกระจายแรงขับเท่าๆ กันทั่วทั้งเฟืองเปล่า ช่วยให้ปรับมุมฉากเพื่อจัดการวงจรการเคลื่อนไปข้างหน้าและถอยหลังที่รุนแรงได้อย่างราบรื่น

การเพิ่มความแข็งแกร่งของแรงบิดสูงสุด: สถาปัตยกรรมกรงรองรับสองชั้น

ในการใช้งานการจัดทำดัชนีความเฉื่อยที่มีความเร็วสูงและสูง เช่น ระบบโครงสำหรับตั้งสิ่งของ CNC หรือแขนบรรจุแบบหยิบและวางแบบอัตโนมัติ การเร่งความเร็วและการชะลอตัวอย่างกะทันหันส่งผลให้ตัวพาเฟืองด้านในได้รับแรงบิดมหาศาล หากพาหะภายในเบี่ยงเบนไปแม้แต่ไม่กี่ไมครอน การจัดตำแหน่งเกียร์จะเปลี่ยนไป ส่งผลให้ฟันสึกเร็วขึ้นและฟันเฟืองเสื่อมทันที

ตัวลดเกียร์แบบเฮลิคอลที่มีความแข็งแกร่งสูงซึ่งออกแบบโดย iHF Group ขจัดช่องโหว่ของโครงสร้างนี้ผ่านการออกแบบที่ผสานรวมกับโครงสร้างกรงที่รองรับสองชั้น แทนที่จะใช้หมุดแพลนเน็ตทารีแบบคานยื่นที่รองรับเพียงปลายด้านหนึ่ง เฟืองแพลนเน็ตทารีของเรากลับถูกบรรจุอยู่ภายในโครงกรงสองด้านที่แข็งแกร่ง

การกำหนดค่าที่รองรับสองชั้นนี้มอบข้อได้เปรียบทางกลที่โดดเด่น:

● ขจัดการโก่งตัวที่มากเกินไป:ตัวพาที่รองรับแบบคู่จะกระจายแรงในแนวรัศมีและวงสัมผัสอย่างเท่าๆ กันทั่วทั้งปลายทั้งสองของหมุดดาวเคราะห์ ป้องกันการวางแนวที่ไม่ตรงภายใต้แรงบิดสูงสุดสูงสุด

● การเก็บรักษาความแม่นยำความเร็วสูง:ด้วยการทำให้ตาข่ายเกียร์ขนานอย่างสมบูรณ์แบบภายใต้โหลดที่แปรผัน สถาปัตยกรรมแบบรวมจึงรักษาประสิทธิภาพไมโครแบ็คแลชที่สม่ำเสมอตลอดรอบการทำงานหลายล้านรอบ

ปรับปรุงการจัดตำแหน่งมอเตอร์ผ่านระบบแกนและคอลเล็ตที่มีความแม่นยำ

สาเหตุที่พบบ่อยของความล้มเหลวของกระปุกเกียร์ก่อนกำหนดคือการวางแนวเพลามอเตอร์ที่ไม่เหมาะสมระหว่างการติดตั้งครั้งแรก แม้แต่การวางแนวเชิงมุมที่ไม่ตรงเล็กน้อยระหว่างเพลาเซอร์โวมอเตอร์และเฟืองอินพุตก็ทำให้เกิดโหลดในแนวรัศมีปรสิต นำไปสู่การรั่วไหลของซีลน้ำมัน ความล้าของแบริ่ง และการสั่นสะเทือนเฉพาะจุด

iHF Group จัดการกับความเสี่ยงในการประกอบชิ้นส่วนนี้ด้วยการผสมผสานการปรับระยะห่างตามแนวแกนและระบบล็อคคอลเล็ต

กลไกปลอกรัดขั้นสูงพันรอบเพลามอเตอร์อย่างสม่ำเสมอ ทำให้เกิดความสมดุลในการหมุนแบบไดนามิกแม้ที่ความเร็วอินพุตสูง เมื่อใช้ร่วมกับการปรับระยะห่างตามแนวแกนที่แม่นยำ ช่างเทคนิคสามารถตัดความลึกอินพุตได้อย่างสมบูรณ์แบบ การกำหนดค่าการจัดตำแหน่งที่แข็งแกร่งนี้ช่วยเพิ่มการจัดตำแหน่งมอเตอร์โดยรวมและความสามารถในการรับน้ำหนัก ลดการสั่นไหวระดับไมโคร และรับรองว่าแรงบิดของมอเตอร์ 100% จะถูกถ่ายโอนไปยังชุดเกียร์โดยไม่ทำให้เกิดความร้อน
