รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

รอกตั้งเวลาแบบแคลมป์ iHF ช่วยให้ติดตั้งได้รวดเร็ว มีความแม่นยำในการวางตำแหน่งซ้ำสูง และมีโครงสร้างกะทัดรัด ออกแบบมาสำหรับระบบส่งกำลังของเครื่องจักรบรรจุภัณฑ์ที่ต้องการพื้นที่ที่เข้มงวดและข้อกำหนดความแม่นยำ

ความสามารถในการแรงบิดสูง – การกระจายแรงที่สม่ำเสมอทั่วทั้งเพลาและดุมช่วยให้ส่งแรงบิดได้เหนือกว่าสำหรับการใช้งานที่มีภาระสูงและความเร็วสูง

การเชื่อมต่อแบบปราศจากการย้อน – การออกแบบแบบแคลมป์ช่วยให้มั่นใจได้ถึงความพอดีที่แข็งแรงและแม่นยำ ป้องกันการจัดตำแหน่งที่ไม่ถูกต้องและปรับปรุงการควบคุมการเคลื่อนไหว

ติดตั้งง่าย – ไม่ต้องใช้ลิ่มหรือสกรูเซ็ต การติดตั้งและถอดออกอย่างรวดเร็วช่วยลดระยะเวลาหยุดทำงาน

การป้องกันเพลา – การยึดด้วยแรงเสียดทานช่วยหลีกเลี่ยงความเสียหายที่พื้นผิว ช่วยยืดอายุการใช้งานของเพลา

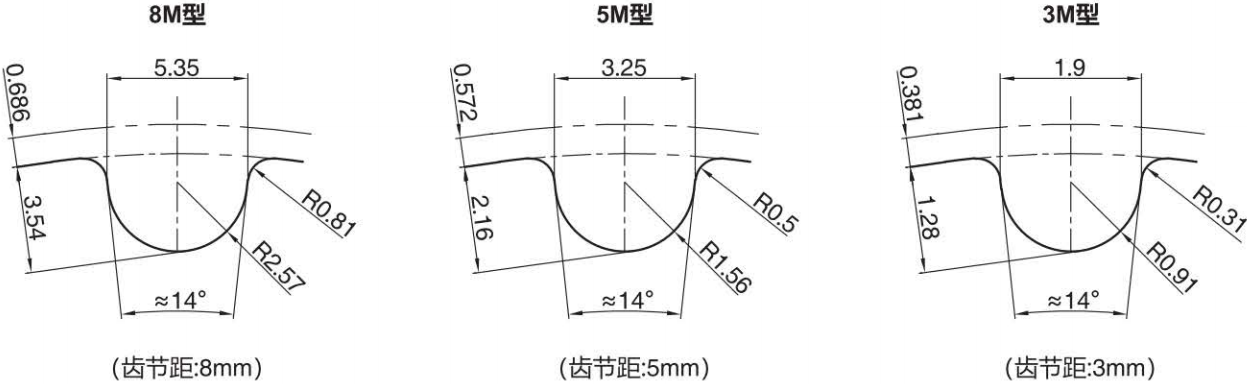

ความแม่นยำสูง – รูปทรงฟันที่ได้รับการปรับให้เหมาะสมและความคลาดเคลื่อนที่แคบช่วยรับประกันการจับเวลาและการซิงโครไนซ์ที่แม่นยำ

ช่วงการใช้งานที่กว้าง – มีให้เลือกหลายโปรไฟล์ เหมาะสำหรับระบบอัตโนมัติ สายพานลำเลียง บรรจุภัณฑ์ CNC สิ่งทอ และอุตสาหกรรมการพิมพ์

ในระบบส่งกำลังสมัยใหม่ พูลเลย์ไทม์มิ่งแรงบิดสูงแบบแคลมป์ iHF ได้กลายเป็นโซลูชันที่เชื่อถือได้สำหรับอุตสาหกรรมที่ต้องการความแม่นยำ ความทนทาน และประสิทธิภาพสูง พูลเลย์แบบแคลมป์แตกต่างจากพูลเลย์แบบลิ่มทั่วไป ตรงที่ใช้การเชื่อมต่อแบบแรงเสียดทานขั้นสูง ช่วยให้มั่นใจได้ถึงการถ่ายโอนแรงบิดที่เชื่อถือได้โดยไม่ต้องใช้ลิ่มหรือสกรูยึด การออกแบบที่เป็นนวัตกรรมนี้ไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพ แต่ยังช่วยยืดอายุการใช้งานของระบบขับเคลื่อนทั้งหมดอีกด้วย

Get a free quote

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

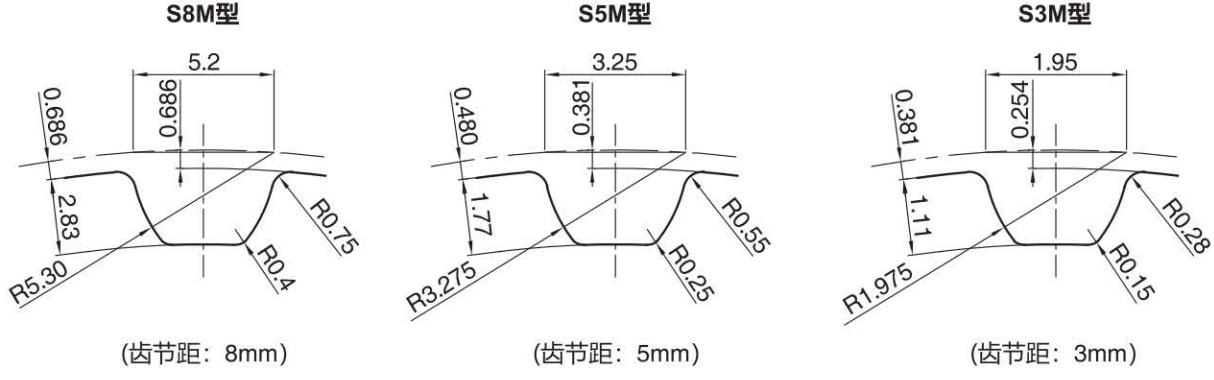

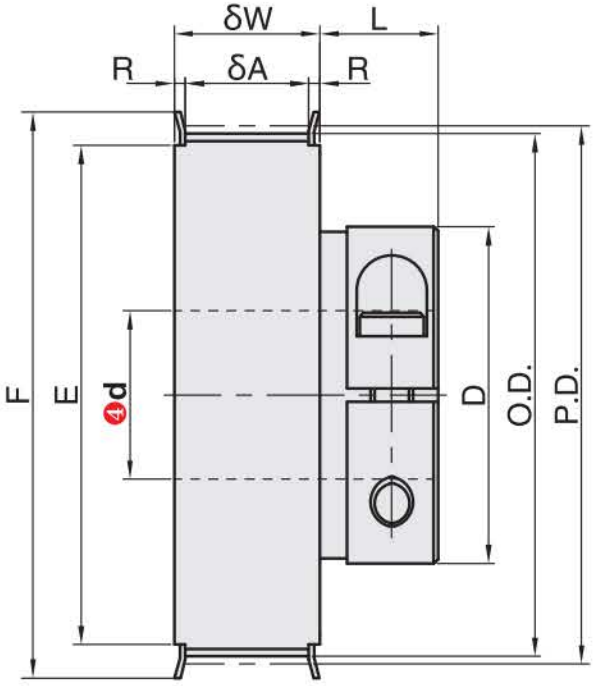

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ S3M

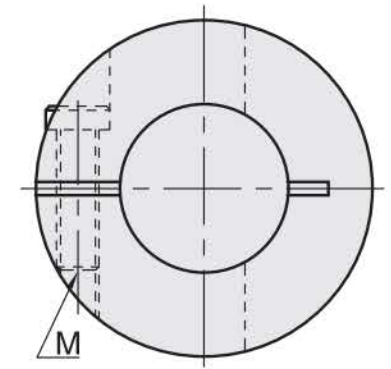

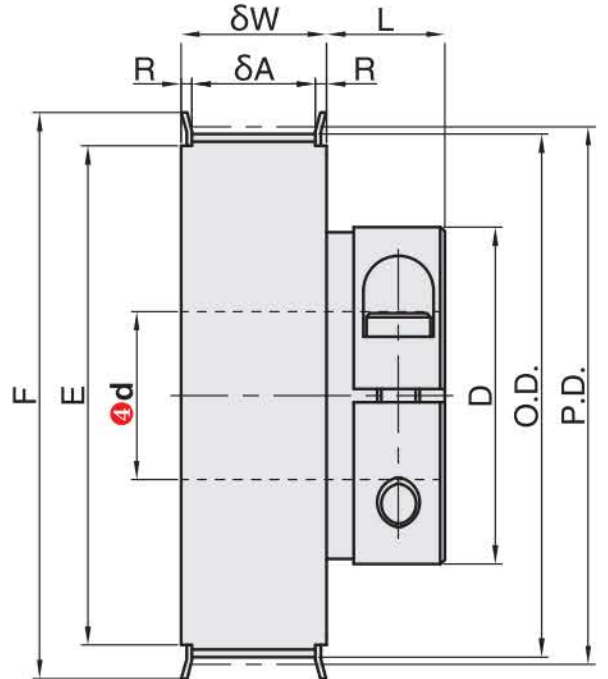

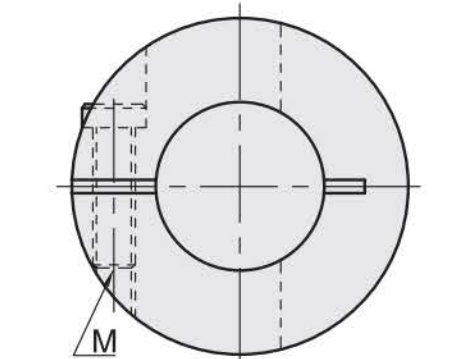

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)	ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	เอ็ม	แรงบิดในการขัน ((Nm))
S3M เอดับบลิว	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

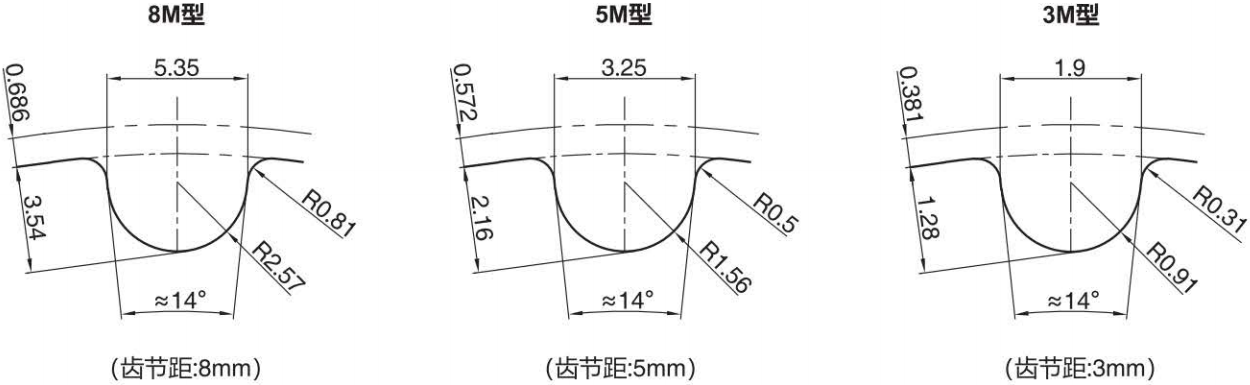

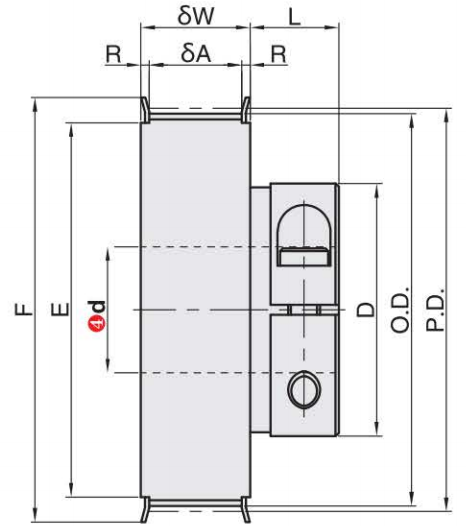

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ HTD3M

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)	ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	เอ็ม	แรงบิดในการขัน ((Nm))
เอชทีดี3เอ็ม เอดับบลิว	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

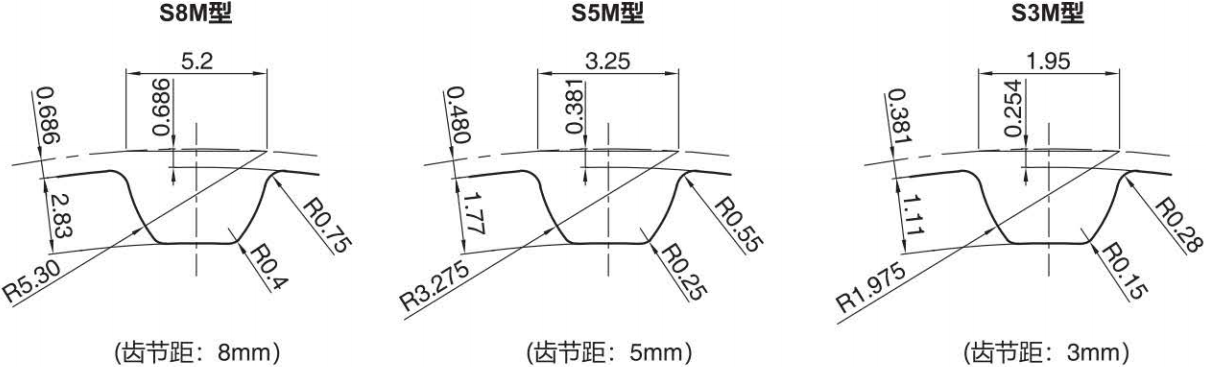

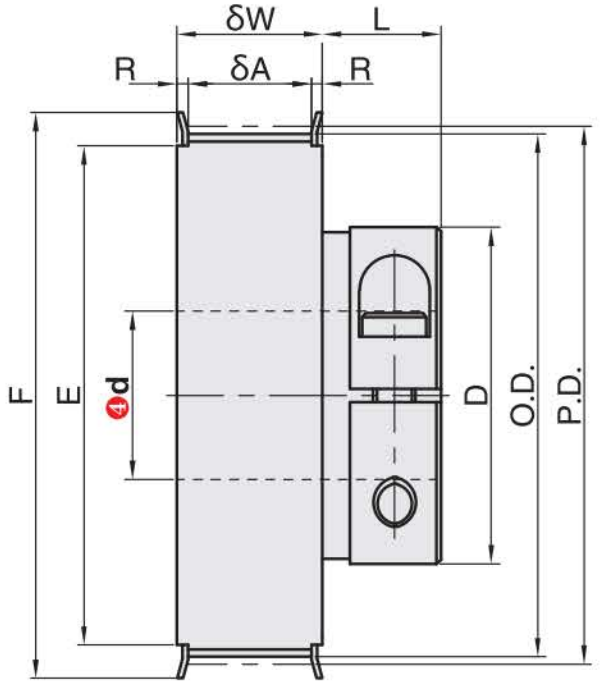

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ S5M

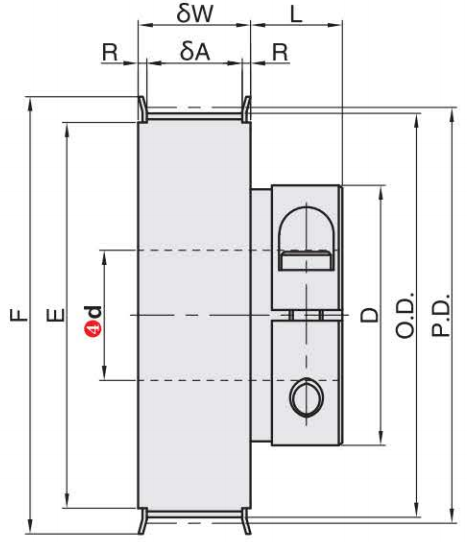

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)								เอ็ม	แรงบิดในการขัน ((Nm))
S5M เอดับบลิว	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์HTD5M

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)								เอ็ม	แรงบิดในการขัน ((Nm))
เอชทีดี5 ล้าน เอดับบลิว	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

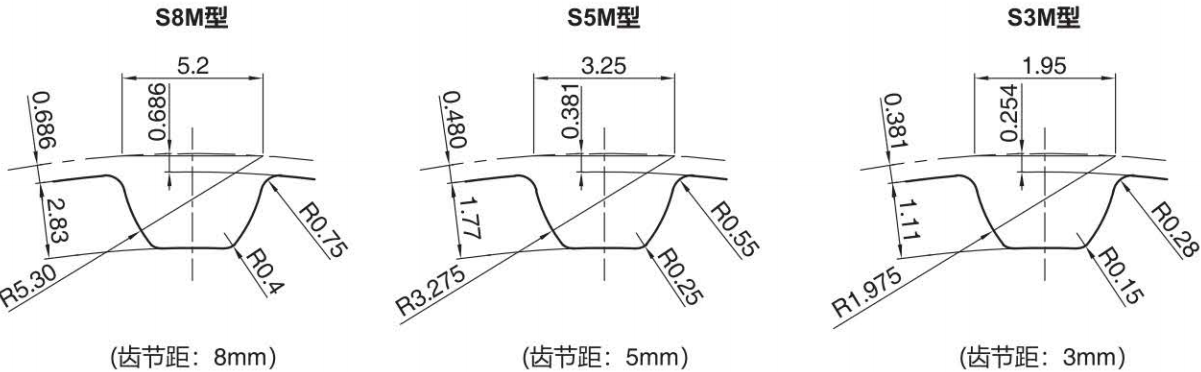

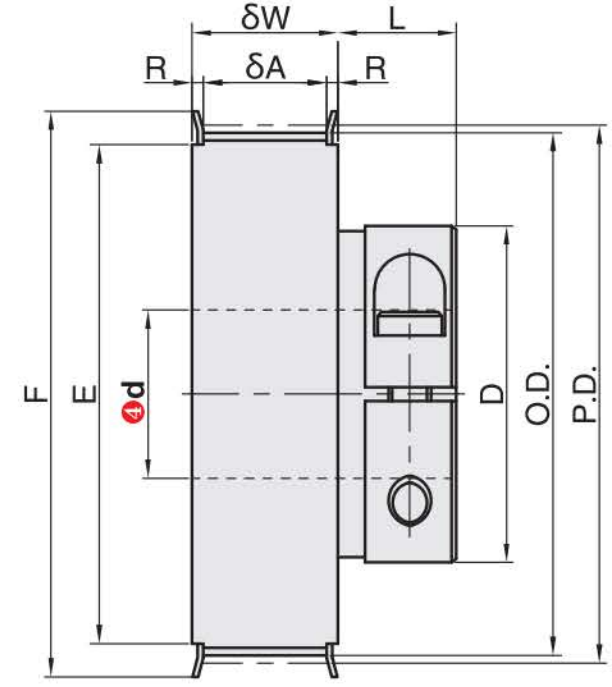

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์S8M

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)								เอ็ม	แรงบิดในการขัน ((Nm))
S8M เอดับบลิว	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

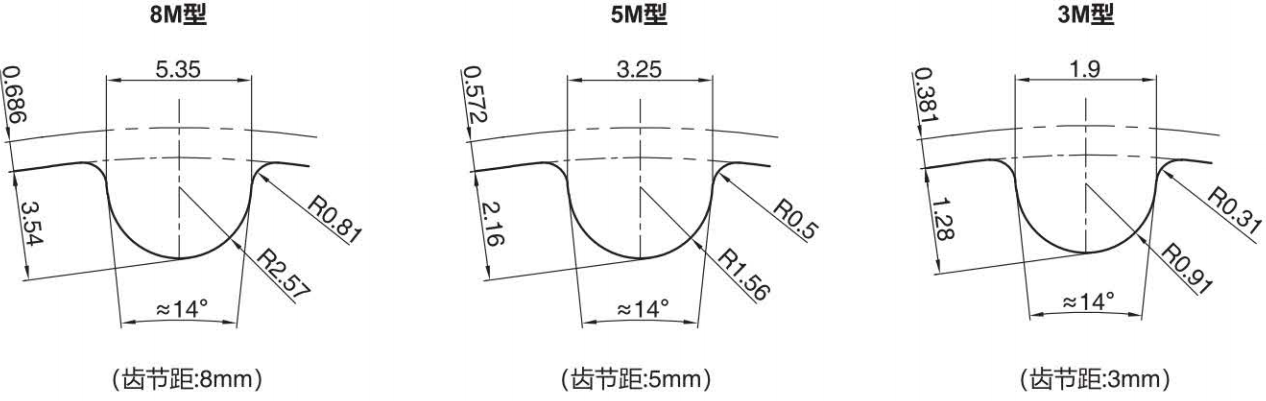

รอกไทม์มิ่งแรงบิดสูงแบบแคลมป์ HTD8M

พิมพ์			ประเภท D	พีดี	โอดี	ดี	เอฟ	อี	ล.	สลักเกลียวขัน
หมวดหมู่	จำนวนฟัน	การจำแนกประเภท (ความกว้างที่กำหนด)								เอ็ม	แรงบิดในการขัน ((Nm))
HTD8M เอดับบลิว	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12
