เรขาคณิตของการนำทางที่ไร้แรงเสียดทาน: ความแม่นยำระดับไมครอนทางวิศวกรรมในระบบอัตโนมัติ

ในระบบอัตโนมัติประสิทธิภาพสูง เครื่องจักรกลซีเอ็นซี หุ่นยนต์ และเครื่องมือทางการแพทย์ ประสิทธิภาพของการแปลจลน์ศาสตร์จะกำหนดความแม่นยำของระบบขั้นสุดท้าย กลไกการกำหนดตำแหน่งเชิงเส้นต้องทำงานด้วยความสามารถในการทำซ้ำได้อย่างสมบูรณ์ การเคลื่อนย้ายน้ำหนักบรรทุกหนักหรือตัวอย่างขนาดเล็ก โดยไม่เกิดการเบี่ยงเบนทางเรขาคณิต การฟันเฟืองแบบสั่น หรือการเกาะติดบนวงจรการทำงานที่ขยายออกไป ในขณะที่วิศวกรมักมุ่งเน้นอย่างมากในการเลือกตลับลูกปืนเชิงเส้นหรือบอลสกรูขับเคลื่อนที่ถูกต้อง แต่พื้นฐานพื้นฐานของการตั้งค่าการเคลื่อนที่เชิงเส้นที่แม่นยำใดๆ จริงๆ แล้วคือรางโครงสร้างที่อยู่ด้านล่าง ความแปรผันเล็กน้อยของความเป็นวงกลมของเพลา โปรไฟล์พื้นผิว หรือความตรงจะทำให้เกิดการสึกหรอของแบริ่งก่อนเวลาอันควร ค่าสัมประสิทธิ์แรงเสียดทานที่ไม่แน่นอน และการยึดเกาะทางกลในทันที

เพื่อกำจัดข้อผิดพลาดทางจลนศาสตร์เหล่านี้ ผู้ออกแบบระบบการเคลื่อนที่สมัยใหม่จึงเปลี่ยนจากการใช้เหล็กโครงสร้างมาตรฐานที่ไม่กราวด์ และระบุเพลากราวด์ที่มีความแม่นยำเฉพาะทาง การใช้ เพลานำทางเชิงเส้นที่มีความแม่นยำสูงระดับอุตสาหกรรมจะเปลี่ยนส่วนต่อประสานทางกลอย่างสมบูรณ์ ด้วยการสร้างรางอ้างอิงที่สม่ำเสมอและมีมิติ ส่วนประกอบนี้ช่วยให้ตลับลูกปืนเชิงเส้นทำงานด้วยความนุ่มนวลของของไหลสูงสุดและการเล่นที่ไม่แน่นอนเป็นศูนย์

iHF Group เป็นผู้นำอย่างแท้จริงของภาคส่วนการผลิตเครื่องจักรกลที่มีความแม่นยำสูง ด้วยการรวมเครื่องจักรการเจียรแบบไร้ศูนย์กลางที่ล้ำสมัยเข้ากับโปรโตคอลการชุบแข็งแบบเหนี่ยวนำที่เข้มงวด iHF Group จึงมอบเพลาเชิงเส้นตรงที่แข็งแกร่งซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อรองรับโหลดไดนามิกสูงในขณะที่ยังคงรักษาความแม่นยำของตำแหน่งที่ยอดเยี่ยม

1. สถาปัตยกรรมมิติ: บทบาทสำคัญของอุปกรณ์ประกอบความคลาดเคลื่อน g6

ข้อกำหนดพื้นฐานของการประกอบเชิงเส้นความเร็วสูงใดๆ คือการลดระยะห่างในแนวรัศมีระหว่างองค์ประกอบกลิ้งภายในบุชชิ่งและพื้นผิวด้านนอกของเพลานำทาง หากระยะห่างนี้หลวมเกินไป ระบบจะโยกเยก ส่งผลให้ความแม่นยำของตำแหน่งลดลง หากการประกอบแน่นเกินไป ลูกเหล็กหมุนเวียนจะได้รับแรงอัดมากเกินไป ส่งผลให้เกิดแรงเสียดทานทางกลสูงและเกิดการสึกหรออย่างรุนแรงในทันที

ชุดรางสไลด์เพลาตรงมาตรฐานซีรีส์นี้ทำหน้าที่เป็นส่วนประกอบหลักพื้นฐานสำหรับการสร้างระบบการเคลื่อนที่เชิงเส้นที่เชื่อถือได้และแม่นยำ เพื่อให้มั่นใจถึงความสอดคล้องทางกลที่สมบูรณ์แบบ ระบบนำทางเหล่านี้ได้รับการผลิตขึ้นอย่างเคร่งครัดเพื่อให้มีความคลาดเคลื่อนที่มีความแม่นยำสูง g6

มาตรฐานการติดตั้ง ISO g6 แสดงถึงขอบเขตทางวิศวกรรมที่เข้มงวด ตัวอย่างเช่น บนเพลามาตรฐาน 20 มม. ข้อกำหนด g6 กำหนดให้เส้นผ่านศูนย์กลางคงอยู่ภายในหน้าต่างย่อยไมครอนเล็กๆ อย่างเคร่งครัด ซึ่งต่ำกว่าขนาดที่กำหนดเล็กน้อยเพื่อรับประกันระยะห่างที่ราบรื่นซึ่งพอดีกับตลับลูกปืนเชิงเส้นมาตรฐาน การควบคุมขนาดขั้นสุดยอดนี้ช่วยให้มั่นใจได้ถึงระยะห่างที่น้อยที่สุดและการจับคู่ที่ราบรื่นกับตลับลูกปืนเชิงเส้น ด้วยการขจัดความผันผวนของเส้นผ่านศูนย์กลางเพลาที่ไม่แน่นอน แพลตฟอร์ม iHF Group ช่วยให้มั่นใจได้ถึงการกระจายพรีโหลดที่สม่ำเสมอบนรางลูกปืนหมุนเวียนทั้งหมด ขจัดเดือยที่ยึดติดไม่แน่นอนออกได้อย่างสมบูรณ์ และช่วยให้การเคลื่อนที่เชิงเส้นราบรื่นและมีเสียงรบกวนต่ำเป็นพิเศษ

2. โลหะผสมพื้นผิวขั้นสูง: บรรลุความต้านทานการสึกหรอและการกัดกร่อนที่ยอดเยี่ยม

ในสภาพแวดล้อมพื้นโรงงานที่รุนแรง เช่น สายคัดแยกและวางความเร็วสูง ระบบอัตโนมัติของบรรจุภัณฑ์ หรือสถานีย่อยสำหรับจัดการสารเคมีของเหลว เพลานำทางต้องเผชิญกับแรงเสียดทานทางกลอย่างต่อเนื่องและการสัมผัสกับสภาวะแวดล้อมที่รุนแรง หากไม่มีการรักษาพื้นผิวขั้นสูง เหล็กดิบจะทนทานต่อการสึกหรอจากการเสียดสีและการเกิดสนิมในชั้นบรรยากาศได้อย่างรวดเร็ว ซึ่งจะทำให้พื้นผิวเรียบที่จำเป็นสำหรับลูกปืนลดลง

เพื่อตอบโต้ความเครียดจากสิ่งแวดล้อมและทางกล พื้นผิวเพลาจึงผ่านการชุบฮาร์ดโครม การสะสมด้วยไฟฟ้าเคมีนี้จะสร้างเกราะกำบังด้านนอกที่มีโครงสร้างซึ่งพันธะทางเคมีกับโลหะฐาน ส่งผลให้มีความแข็งพื้นผิวสูงสุดที่ HRC 58

ชั้นที่มีความแข็งสูงนี้ให้ความทนทานต่อการสึกหรอและการกัดกร่อนเป็นพิเศษเพื่ออายุการใช้งานที่ยาวนานขึ้นอย่างมาก แกนที่อยู่ด้านล่างยังคงแข็งแกร่งและเหนียวเพื่อดูดซับโมเมนต์การโค้งงอของโครงสร้าง ในขณะที่พื้นผิวโครเมียม HRC 58 ที่มีความแข็งเป็นพิเศษสามารถทนทานต่อแรงเค้นเมื่อสัมผัสลูกกลิ้งที่รุนแรงของตลับลูกปืนเม็ดกลมเหล็กหมุนเวียนได้อย่างง่ายดาย นอกจากนี้ การชุบโครเมียมเรียบระดับไมโครยังให้ค่าสัมประสิทธิ์แรงเสียดทานต่ำอย่างไม่น่าเชื่อ ลดการสร้างความร้อนระหว่างจังหวะความเร็วสูง และทำให้ระบบทำงานได้อย่างสะอาดโดยไม่มีการหล่อลื่นตามปกติ

3. การกำหนดค่าโครงสร้าง: ความยืดหยุ่นด้านมิติที่กว้างขวางตั้งแต่ระดับไมโครไปจนถึงมาโคร

การออกแบบอุตสาหกรรมสมัยใหม่ต้องการความยืดหยุ่นในการกำหนดค่าที่กว้างขวาง เครื่องวิเคราะห์ของเหลวเพื่อการวินิจฉัยทางการแพทย์แบบตั้งโต๊ะต้องใช้ส่วนประกอบที่มีขนาดเล็กและน้ำหนักเบาเพื่อให้พอดีกับภายในห้องแล็บที่มีพื้นที่คับแคบ ในขณะที่ระบบโครงสำหรับตั้งสิ่งของทางอุตสาหกรรมที่ใช้งานหนักต้องใช้เพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เพื่อต้านทานการโก่งตัวภายใต้น้ำหนักบรรทุกหลายตัน

เพื่อเติมเต็มข้อจำกัดด้านการออกแบบที่หลากหลาย กลุ่มผลิตภัณฑ์ iHF Group นำเสนอความยืดหยุ่นด้านมิติที่กว้างขวางซึ่งปรับให้เหมาะกับโครงการโครงสร้างที่มีเอกลักษณ์เฉพาะ:

● เครื่องมือที่มีความแม่นยำระดับไมโคร:มีโครงสร้างที่มั่นคง โดยมีช่วงเส้นผ่านศูนย์กลางต่ำสุดเริ่มต้นที่ 3 มม. เหมาะอย่างยิ่งสำหรับการเชื่อมต่อแอคชูเอเตอร์ขนาดเล็ก ระบบการจัดตำแหน่งออปติก และหัวประมวลผลเซมิคอนดักเตอร์

● อุปกรณ์อุตสาหกรรมหนัก:นำเสนอเส้นผ่านศูนย์กลางตันขนาดใหญ่ที่ปรับขนาดได้ถึง 50 มม. สร้างมาให้ทนทานต่อแรงในแนวรัศมีและแรงบิดจำนวนมากโดยไม่งอผิดแนว

● ไดนามิกของความยาวที่ปรับแต่งได้:รองรับความยาวที่ปรับแต่งได้ตั้งแต่ 10 มม. ถึง 1500 มม. ช่วยให้วิศวกรสามารถสร้างการตั้งค่าการขนส่งเชิงเส้นที่กว้างขวางหรือการปรับระยะชักสั้นด้วยเหล็กชิ้นเดียวที่ต่อเนื่องกัน

สเปกตรัมขนาดที่ครอบคลุมนี้ช่วยให้วิศวกรออกแบบสร้างมาตรฐานส่วนประกอบเชิงเส้นของตนในเครื่องจักรหลากหลายประเภท ลดความซับซ้อนในการขนส่งการจัดซื้อจัดจ้าง และรับประกันประสิทธิภาพเชิงกลที่คาดการณ์ได้ทั่วทั้งพื้นที่ของโรงงาน

4. การบูรณาการทางวิศวกรรม การตัดเฉือนแบบกำหนดเอง และการตรวจสอบทางเทคนิค

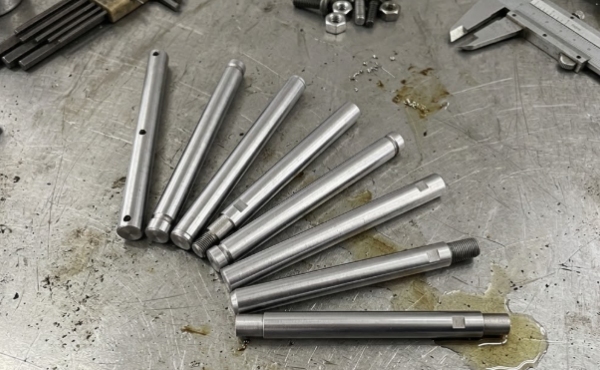

การรวมเพลานำทางเชิงเส้นความเร็วสูงเข้ากับเครื่องจักรอัตโนมัติจำเป็นต้องพิจารณาวิธีการตรึงส่วนปลายและการกำหนดค่าการติดตั้งเชิงโครงสร้างอย่างใกล้ชิด เพลาดิบที่ยังไม่ได้กลึงไม่สามารถยึดเข้ากับโครงเครื่องจักรได้อย่างแน่นหนา วิศวกรต้องการการตัดเฉือนปลายที่แม่นยำ เช่น การเจาะรู เกลียวภายนอก ร่องแหวนยึด หรือเส้นผ่านศูนย์กลางขั้นบันได เพื่อล็อคเพลาเข้ากับบล็อกรองรับอย่างแน่นหนา

โรงงานผลิตขั้นสูงของ iHF Group ให้การตัดเฉือนแบบกำหนดเองที่มีความแม่นยำสูงตามพิมพ์เขียวทางวิศวกรรมของลูกค้าโดยตรง ด้วยการใช้เครื่องกลึงและศูนย์กัด CNC ทุกเกลียวและการลบมุมจะถูกตัดอย่างแม่นยำโดยไม่รบกวนผิวด้านนอกที่แข็งตัวด้วยการเหนี่ยวนำของตัวเพลาหลัก

ประกาศทางเทคนิค:โปรดทราบว่าขนาดทางวิศวกรรมทั้งหมด อัตราโหลด และพิกัดความเผื่อของการตัดเฉือนขั้นสุดท้ายแบบกำหนดเองทั้งหมดอยู่ภายใต้คู่มือทางเทคนิคอย่างเป็นทางการ

การปรึกษาเอกสารข้อมูลอย่างเป็นทางการช่วยให้ทีมวิศวกรสามารถคำนวณเส้นโค้งการโก่งตัวที่คาดหวังได้อย่างแม่นยำ เลือกบล็อกรองรับที่ถูกต้อง และรับประกันว่าส่วนประกอบทางกลทั้งหมดทำงานได้อย่างราบรื่นภายในขีดจำกัดน้ำหนักบรรทุกของโครงสร้างที่ปลอดภัย

5. กลยุทธ์การจัดหาเชิงพาณิชย์: การเพิ่ม ROI ของวงจรชีวิต Kinetic ให้สูงสุด

จากมุมมองด้านการจัดซื้อจัดจ้างและการจัดการการปฏิบัติงาน การเลือกส่วนประกอบที่มีการบดละเอียดจาก iHF Group ถือเป็นกลยุทธ์ที่เด็ดขาดสำหรับการรับรองสายการผลิตของคุณในอนาคต การใช้เพลาทั่วไปราคาถูกและเกรดต่ำกว่าอาจลดรายจ่ายฝ่ายทุนล่วงหน้าได้ แต่จะสร้างค่าใช้จ่ายต่อเนื่องระยะยาวจากความล้มเหลวของตลับลูกปืนก่อนกำหนด การหยุดสายการผลิตโดยไม่คาดคิด และการติดตามการบำรุงรักษาบ่อยครั้ง

การเลือกส่วนประกอบเชิงเส้นตรงระดับพรีเมียมของ iHF Group จะช่วยลดต้นทุนรวมในการเป็นเจ้าของของคุณได้โดยตรง การผสมผสานการควบคุมความคลาดเคลื่อน g6 และพื้นผิว HRC 58 ชุบโครเมียม ช่วยให้มั่นใจได้ว่าส่วนประกอบการเคลื่อนที่เชิงเส้นของคุณทำงานได้อย่างน่าเชื่อถือนับล้านรอบโดยไม่มีการเสื่อมสภาพ เสถียรภาพทางกลที่แน่วแน่นี้ช่วยให้ผู้วางระบบทั่วโลก ผู้ผลิตเครื่องจักรอัตโนมัติ และผู้จัดจำหน่ายหุ่นยนต์สามารถผ่านการตรวจสอบคุณภาพอย่างเข้มงวดได้อย่างรวดเร็ว เพิ่มเวลาทำงานของอุปกรณ์ให้สูงสุด และชนะการประกวดราคาด้านวิศวกรรมเชิงพาณิชย์ที่มีมูลค่าสูงอย่างสบายๆ
