วิธีที่ Cross Roller Slide กำจัดการโก่งตัวที่เกิดจากโมเมนต์ในการเคลื่อนที่เชิงเส้นอย่างแม่นยำ

ระบบนำทางเชิงเส้นตรงแบบลูกกลิ้งหมุนเวียนแบบมาตรฐานให้ประสิทธิภาพที่ยอดเยี่ยมภายใต้โหลดในแนวรัศมีหรือแนวแกนล้วนๆ แต่ความสามารถในการรับน้ำหนักจะลดลงอย่างรวดเร็วเมื่ออยู่ภายใต้โมเมนต์การพลิกคว่ำ ซึ่งเป็นการผสมผสานระหว่างแรงในแนวรัศมีและออฟเซ็ตที่สร้างแรงบิดในการหมุนรอบแกนตามยาวของตัวนำ ในระบบอัตโนมัติที่มีความแม่นยำ อุปกรณ์เซมิคอนดักเตอร์ และระบบกำหนดตำแหน่งด้วยแสง ช่วงเวลาเหล่านี้ไม่ใช่สภาวะพิเศษ แต่เป็นสถานะการปฏิบัติงานตามปกติ แท่นที่ติดตั้งในแนวตั้งพร้อมน้ำหนักบรรทุกออฟเซ็ต ระบบโครงสำหรับตั้งสิ่งของที่มีเครื่องมือไม่สมมาตร หรือแพลตฟอร์มการจัดตำแหน่งแบบหลายแกนพร้อมเซ็นเซอร์แบบคานยื่น ล้วนกำหนดโหลดโมเมนต์ที่รางลูกปืนจะจัดการผ่านพรีโหลดที่เพิ่มขึ้น ส่วนรางที่ใหญ่ขึ้น หรือคู่ไกด์ที่ซ้ำซ้อน ซึ่งทั้งหมดนี้เพิ่มแรงเสียดทาน ขนาดซองจดหมาย และต้นทุนโดยไม่ต้องจัดการกับข้อจำกัดของโครงสร้างพื้นฐาน

สไลด์ลูกกลิ้งข้าม iHFจาก iHF Group นำเสนอสถาปัตยกรรมการเคลื่อนที่เชิงเส้นทางเลือกที่ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่การโหลดแบบรวม รวมถึงส่วนประกอบของโมเมนต์สำคัญนั้นมีอยู่ในโปรไฟล์การเคลื่อนไหว ด้วยการจัดเรียงลูกกลิ้งทรงกระบอกในร่อง V-groove ตั้งฉากที่ช่วง 90 องศา การออกแบบลูกกลิ้งแบบกากบาทจะกระจายโหลดข้ามแนวสัมผัสสี่เส้นแทนที่จะเป็นสองเส้น ให้ความต้านทานโมเมนต์โดยธรรมชาติโดยไม่มีการลงโทษการเสียดสีที่ขึ้นอยู่กับพรีโหลด

สถาปัตยกรรมลูกกลิ้งแบบไขว้: เรขาคณิตของความสามารถในการรับน้ำหนักแบบหลายทิศทาง

ทางวิ่ง V-Groove และการจัดลูกกลิ้งแบบตั้งฉาก

ในสไลด์ iHF Cross Roller ลูกกลิ้งทรงกระบอกกราวด์ที่มีความแม่นยำจะถูกจัดเรียงสลับกันที่ 90 องศาถึงกันภายในร่องน้ำร่อง V ซึ่งกลึงเข้ากับรางและแคร่ ลูกกลิ้งแต่ละตัวจะสัมผัสกับรางน้ำที่จุดสองจุด ทำให้เกิดเส้นหน้าสัมผัสรับน้ำหนักทั้งหมดสี่เส้นต่อชุดลูกกลิ้ง เมื่อใช้โหลดในแนวตั้ง (แนวรัศมี) ลูกกลิ้งแนวนอนจะรับภาระหลัก ในขณะที่ลูกกลิ้งแนวตั้งจะมีข้อจำกัดด้านข้าง เมื่อใช้โหลดแนวนอน (ด้านข้าง) การกระจายโหลดจะกลับด้าน เมื่อใช้โมเมนต์การพลิกคว่ำ คู่หน้าสัมผัสในแนวทแยงที่ด้านตรงข้ามของตัวกั้นจะต้านทานแนวโน้มในการหมุนผ่านการโหลดส่วนต่าง

รูปทรงนี้แตกต่างโดยพื้นฐานกับรางนำลูกบอล โดยที่แรงกระทำจะถูกส่งไปยังจุดสัมผัสโค้งแบบโกธิกสองจุดต่อลูกบอลหนึ่งลูก และความต้านทานโมเมนต์จะขึ้นอยู่กับการคูณมุมสัมผัสที่เกิดจากพรีโหลดทั้งหมด สถาปัตยกรรมลูกกลิ้งแบบกากบาทได้รับความจุโมเมนต์ที่เท่ากันที่ระดับพรีโหลดที่ต่ำกว่าอย่างมาก หรือความจุโมเมนต์ที่สูงขึ้นอย่างมีนัยสำคัญที่พรีโหลดที่เท่ากัน เนื่องจากการจัดเรียงลูกกลิ้งตั้งฉากจะสร้างข้อจำกัดทางเรขาคณิตโดยธรรมชาติ แทนที่จะอาศัยการเปลี่ยนรูปแบบยืดหยุ่นเพื่อความเสถียร

ลักษณะพรีโหลดและแรงเสียดทาน

โหลดล่วงหน้าในตัวนำทางเชิงเส้นจะช่วยลดช่องว่างภายในเพื่อป้องกันฟันเฟืองและเพิ่มความแข็ง แต่จะทำให้เกิดแรงเสียดทานแบบเลื่อนตามสัดส่วนกับขนาดโหลดล่วงหน้า ในรางนำลูกปืน ความจุโมเมนต์ที่จำเป็นสำหรับการใช้งานที่แม่นยำมักจะต้องการระดับพรีโหลดที่เพิ่มแรงเสียดทานในการสตาร์ท 200-300% เมื่อเทียบกับการกำหนดค่าที่พอดีกับระยะห่าง

Cross Roller Slide ของ iHF มีความแข็งและความจุโมเมนต์เทียบเท่ากัน โดยมีระดับพรีโหลดต่ำกว่าระบบนำลูกกลิ้งที่เทียบเคียงได้ 40-60% การลดลงนี้ส่งผลโดยตรงต่อความต้องการแรงบิดของไดรฟ์ที่ลดลง ขนาดมอเตอร์ที่ลดลง การสร้างความร้อนที่ลดลง และอายุการใช้งานของน้ำมันหล่อลื่นที่ยาวนานขึ้น สำหรับการใช้งานที่การเคลื่อนไหวราบรื่นที่ความเร็วต่ำเป็นสิ่งสำคัญ เช่น ระยะอินเทอร์เฟอโรเมทรีของเลเซอร์ เครื่องสแกนกล้องจุลทรรศน์แรงอะตอม หรือระบบการจ่ายที่แม่นยำ แรงเสียดทานที่ต่ำกว่าของรางสไลด์แบบลูกกลิ้งขวางช่วยขจัดปรากฏการณ์การติดลื่นที่พรีโหลดของรางลูกกลิ้งสามารถเหนี่ยวนำให้เกิดได้

การผลิตที่แม่นยำและการควบคุมมิติ

การบดร่องน้ำและการคัดแยกลูกกลิ้ง

ประสิทธิภาพของรางเลื่อนลูกกลิ้งแบบไขว้ขึ้นอยู่กับความแม่นยำทางเรขาคณิตของร่องน้ำร่อง V และความสม่ำเสมอของมิติของประชากรลูกกลิ้ง กระบวนการผลิตของ iHF Group ใช้การเจียรโปรไฟล์ CNC ของร่องน้ำด้วยความแม่นยำของรูปแบบภายใน 1 ไมโครเมตร และผิวสำเร็จที่ต่ำกว่า Ra 0.2 ไมโครเมตร ความแม่นยำนี้ช่วยให้มั่นใจได้ว่าลูกกลิ้งจะสัมผัสกันตลอดแนวหน้าสัมผัสตามทฤษฎี แทนที่จะมุ่งไปที่จุดสูงสุดซึ่งจะทำให้เกิดความเครียดเฉพาะจุดและความล้าก่อนวัยอันควร

ลูกกลิ้งมีการกราวด์อย่างแม่นยำและจัดเรียงตามประเภทเส้นผ่านศูนย์กลางที่มีรายละเอียด 0.5 ไมโครเมตร สไลด์ลูกกลิ้งข้าม iHF แต่ละตัวประกอบขึ้นด้วยลูกกลิ้งที่เลือกจากคลาสเส้นผ่านศูนย์กลางที่ตรงกัน เพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่สม่ำเสมอบนแนวสัมผัสทั้งหมด ระเบียบวินัยในการคัดแยกนี้ป้องกันความเข้มข้นของโหลดที่เกิดขึ้นเมื่อลูกกลิ้งที่มีเส้นผ่านศูนย์กลางผสมใช้รางน้ำร่วมกัน โดยที่ลูกกลิ้งขนาดใหญ่จะรับภาระที่ไม่สมส่วน และลูกกลิ้งขนาดเล็กจะมีข้อจำกัดไม่เพียงพอ

การตรวจสอบความตรงและความขนาน

หลังการประกอบ แต่ละสไลด์จะต้องผ่านการวัดความตรงโดยใช้เลเซอร์อินเตอร์เฟอโรเมทรีหรือพื้นผิวอ้างอิงหินแกรนิตที่มีความแม่นยำ ข้อมูลจำเพาะด้านความตรงที่ 3 ไมโครเมตรต่อความยาวเคลื่อน 100 มม. เป็นมาตรฐาน โดยมีเกรดความแม่นยำ 1 ไมโครเมตรสำหรับการใช้งานด้านมาตรวิทยาและเซมิคอนดักเตอร์ ความขนานระหว่างพื้นผิวอ้างอิงรางและแคร่ได้รับการตรวจสอบภายใน 2 ไมโครเมตรตลอดความยาวการเคลื่อนที่ ทำให้มั่นใจได้ว่าการกำหนดค่าแบบซ้อนกันหลายแกนจะรักษาความสัมพันธ์ในมุมฉากโดยไม่มีข้อผิดพลาดสะสม

วิศวกรรมความสามารถในการรับน้ำหนักและความแข็ง

การให้คะแนนโหลดแบบคงที่และไดนามิก

อัตราการโหลดรางเลื่อนแบบข้ามลูกกลิ้ง iHF คำนวณตามมาตรฐาน ISO 14728-1 โดยความสามารถในการรับน้ำหนักคงที่ (C₀) แสดงถึงภาระที่ทำให้เกิดการเสียรูปอย่างถาวร 0.0001 เท่าของเส้นผ่านศูนย์กลางลูกกลิ้งที่หน้าสัมผัสรับภาระหนักที่สุด และความสามารถในการรับน้ำหนักแบบไดนามิก (C) แสดงถึงน้ำหนักบรรทุกภายใต้ที่ 90% ของรางเลื่อนที่เหมือนกันจะมีอายุการใช้งานในการเดินทาง 100 กม.

สำหรับรางเลื่อน iHF Cross Roller ทั่วไปที่มีเส้นผ่านศูนย์กลางลูกกลิ้ง 15 มม. และรางกว้าง 30 มม. ความสามารถในการรับน้ำหนักคงที่เกิน 50kN ในทิศทางแนวรัศมี, 30kN ในทิศทางด้านข้าง และความจุโมเมนต์ 500 Nm ในแกนพิทช์และแกนหันเห ค่าเหล่านี้เกินกว่าค่าของรางลูกปืนที่มีขนาดซองจดหมายเท่ากันอย่างมาก ทำให้สามารถออกแบบเครื่องจักรขนาดกะทัดรัดที่ต้องใช้ส่วนรางลูกปืนที่ใหญ่ขึ้นอย่างมากหรือการกำหนดค่ารางคู่

ความแข็งและการโก่งตัวภายใต้โมเมนต์โหลด

ตัวสร้างความแตกต่างด้านประสิทธิภาพที่สำคัญสำหรับรางสไลด์แบบลูกกลิ้งขวางคือการโก่งตัวภายใต้แรงกระทำขณะโหลด เมื่อใช้โมเมนต์การพลิกคว่ำ แคร่จะหมุนรอบแกนตามยาวของรางเป็นมุมตามสัดส่วนของโมเมนต์ และแปรผกผันกับความแข็งเชิงบิด สไลด์ลูกกลิ้งแบบข้าม iHF มีความแข็งเชิงมุมที่ 500-800 Nm/arc-นาทีสำหรับการกำหนดค่ามาตรฐาน เปรียบเทียบกับ 150-250 Nm/arc-นาทีสำหรับ ball guide ที่เทียบเท่ากัน ข้อได้เปรียบด้านความแข็ง 3:1 ถึง 4:1 นี้แปลโดยตรงไปสู่ความแม่นยำของตำแหน่งที่คงไว้ภายใต้เงื่อนไขน้ำหนักบรรทุกที่แตกต่างกัน ซึ่งเป็นปัจจัยชี้ขาดในระบบอัตโนมัติที่มีความแม่นยำ ซึ่งการเบี่ยงเบนของจุดศูนย์กลางเครื่องมือจะต้องอยู่ภายในค่าความคลาดเคลื่อนของไมโครมิเตอร์

วิศวกรรมการใช้งาน: ที่ซึ่ง Cross Roller Slides ให้คุณค่าที่แตกต่าง

การจัดการและการตรวจสอบเวเฟอร์เซมิคอนดักเตอร์

สเตจเวเฟอร์ในการพิมพ์หิน การตรวจสอบ และการทดสอบโพรบทำงานในสภาพแวดล้อมสุญญากาศหรือห้องปลอดเชื้อที่มีข้อกำหนดการวางตำแหน่งต่ำกว่าไมโครมิเตอร์ การสร้างอนุภาคต่ำของ iHF Cross Roller Slide (ไม่มีท่อส่งกลับบอลหมุนเวียน) ความเข้ากันได้ของสุญญากาศ และอัตราส่วนความแข็งต่อมวลสูง ทำให้เหมาะสมที่สุดสำหรับการใช้งานเหล่านี้ iHF Group นำเสนอสารหล่อลื่นอบสุญญากาศและวัสดุที่มีการปล่อยก๊าซต่ำสำหรับการรวมเข้ากับระบบการตรวจสอบการพิมพ์หินและลำแสงอิเล็กตรอนของ EUV

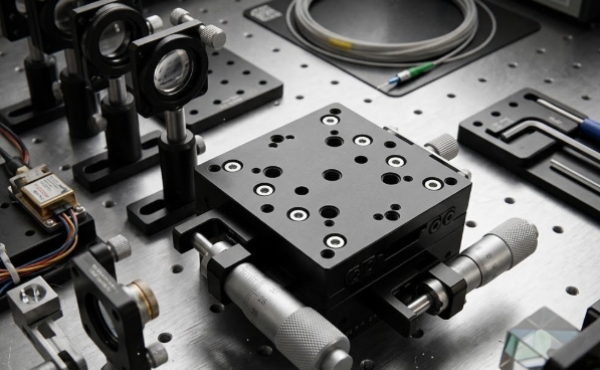

ระบบการจัดตำแหน่งด้วยแสงที่แม่นยำ

การบังคับเลี้ยวด้วยลำแสงเลเซอร์ การวางตำแหน่งแขนอ้างอิงอินเทอร์เฟอโรมิเตอร์ และการจัดตำแหน่งออปติกแบบปรับได้ จำเป็นต้องมีการเคลื่อนที่เชิงเส้นด้วยความละเอียดระดับนาโนเมตรและการเบี่ยงเบนเชิงมุมน้อยที่สุด การกระเพื่อมของแรงเสียดทานต่ำและความแข็งของแรงบิดสูงของ Cross Roller Slide ของ iHF ช่วยให้ระบบขับเคลื่อนเพียโซอิเล็กทริกหรือวอยซ์คอยล์สามารถให้การเคลื่อนไหวที่ราบรื่นและต่อเนื่องโดยไม่ต้องเกิดการกระจายตัวที่รูปแบบแรงเสียดทานของรางลูกกลิ้งสามารถเกิดขึ้นได้

การถ่ายภาพทางการแพทย์และการฉายรังสีบำบัด

ขายึดเครื่องสแกน CT ตารางการวางตำแหน่งผู้ป่วยด้วยเครื่องเร่งความเร็วเชิงเส้น และแขนหุ่นยนต์ผ่าตัดจำเป็นต้องมีการเคลื่อนที่เชิงเส้นที่มีความสามารถในการรับน้ำหนักสูง ความต้านทานต่อรังสี และความสามารถในการเข้าถึงการบำรุงรักษา สถาปัตยกรรมแบบเปิดของ iHF Cross Roller Slide (ไม่มีองค์ประกอบหมุนเวียนเพื่อดักจับเศษซาก) และตัวเลือกโครงสร้างสเตนเลสสตีลเป็นไปตามข้อกำหนดเหล่านี้โดยมีระยะเวลาการให้บริการเกิน 10,000 ชั่วโมง

เครื่องวัดมาตรวิทยาและพิกัด

แกน CMM และขั้นโปรไฟล์ของพื้นผิวต้องการความแม่นยำทางเรขาคณิตที่ไม่ลดลงภายใต้แรงสัมผัสของโพรบหรือมวลชิ้นงานที่แตกต่างกัน ความจุโมเมนต์โดยธรรมชาติของ Cross Roller Slide ของ iHF จะรักษาความตรงและเป็นสี่เหลี่ยมภายใต้สภาวะการโหลดที่แปรผันเหล่านี้ ซึ่งไกด์บอลจะต้องมีการสอบเทียบใหม่อย่างต่อเนื่องหรือมีมวลโครงสร้างมากเกินไปเพื่อชดเชยการปฏิบัติตามข้อกำหนด

视频

คำถามที่พบบ่อย

ถาม: Cross Roller Slide ของ iHF มีระยะเคลื่อนที่สูงสุดเท่าใด

ตอบ: ความยาวระยะเคลื่อนมาตรฐานมีตั้งแต่ 25 มม. ถึง 1,500 มม. โดยเพิ่มทีละ 25 มม. โดยมีความยาวแบบกำหนดเองได้สูงสุด 3,000 มม. สำหรับการใช้งานเฉพาะทาง การเดินทางที่ยาวนานขึ้นจำเป็นต้องคำนึงถึงการโก่งตัวของรางภายใต้น้ำหนักของตัวเองและโหลดที่ใช้ iHF Group ให้การวิเคราะห์โครงสร้างเพื่อกำหนดส่วนรางที่เหมาะสมที่สุดและระยะห่างรองรับสำหรับการกำหนดค่าเฉพาะ

ถาม: Cross Roller Slide ของ iHF สามารถทำงานได้โดยไม่ต้องหล่อลื่นในสภาพแวดล้อมห้องปลอดเชื้อหรือไม่

ตอบ: แม้ว่าการทำงานแบบแห้งเต็มรูปแบบสามารถทำได้ด้วยการเคลือบและวัสดุพิเศษ แต่การใช้งานในห้องคลีนรูมทั่วไปจะใช้การหล่อลื่นน้อยที่สุดด้วยจาระบีเพอร์ฟลูออโรโพลีอีเทอร์ (PFPE) ซึ่งมีความดันไอและการสร้างอนุภาคต่ำมาก สไลด์ที่เข้ากันได้กับห้องปลอดเชื้อของ iHF Group ได้รับการประกอบและบรรจุในสภาพแวดล้อมคลาส 100 พร้อมด้วยโปรโตคอลการทำความสะอาดที่ผ่านการตรวจสอบแล้ว

ถาม: Cross Roller Slide ของ iHF เปรียบเทียบราคากับระบบรางนำลูกกลิ้งที่เทียบเท่ากันอย่างไร

ตอบ: โดยปกติแล้ว ต้นทุนต่อหน่วยจะสูงกว่ารางนำทางแบบบอลที่เทียบเคียงได้ 20-40% แต่ต้นทุนรวมของระบบมักจะนิยมใช้สถาปัตยกรรมแบบลูกกลิ้งสลับ เมื่อไม่รวมการกำหนดค่าแบบรางคู่ ลดขนาดของมอเตอร์จากการเสียดสีที่น้อยลง และระยะเวลาการบำรุงรักษาที่ขยายออกไปถูกรวมเข้าด้วยกัน iHF Group ให้การวิเคราะห์ต้นทุนรวมในการเป็นเจ้าของสำหรับข้อกำหนดการใช้งานเฉพาะ

ถาม: ระดับพรีโหลดที่แนะนำคือเท่าใด และสามารถปรับในภาคสนามได้หรือไม่

ตอบ: พรีโหลดมาตรฐานได้รับการตั้งค่าจากโรงงานผ่านการจับคู่เส้นผ่านศูนย์กลางลูกกลิ้งแบบเลือกและการปรับแผ่นรองเม็ดมีด โดยทั่วไปจะได้พรีโหลดเบา (2-4% ของความสามารถในการรับน้ำหนักแบบไดนามิก) สำหรับระบบอัตโนมัติทั่วไป หรือพรีโหลดปานกลาง (5-8%) สำหรับการใช้งานที่มีความแม่นยำ การปรับพรีโหลดจำเป็นต้องถอดชิ้นส่วนและเปลี่ยนลูกกลิ้ง iHF Group แนะนำบริการจากโรงงานสำหรับการปรับเปลี่ยนพรีโหลดเพื่อรักษาข้อกำหนดด้านประสิทธิภาพ

ถาม: มีรุ่นสแตนเลสหรือรุ่นต้านทานการกัดกร่อนหรือไม่

ตอบ: ใช่ iHF Group นำเสนอรางน้ำและลูกกลิ้งสแตนเลส 440C สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือห้องปลอดเชื้อ และตัวเรือนสแตนเลส 304 สำหรับการใช้งานแบบชะล้าง มีตัวเลือกลูกกลิ้งเซรามิก (ซิลิคอนไนไตรด์) ให้เลือกสำหรับความต้านทานการกัดกร่อนขั้นรุนแรงหรือข้อกำหนดการแยกทางไฟฟ้า
