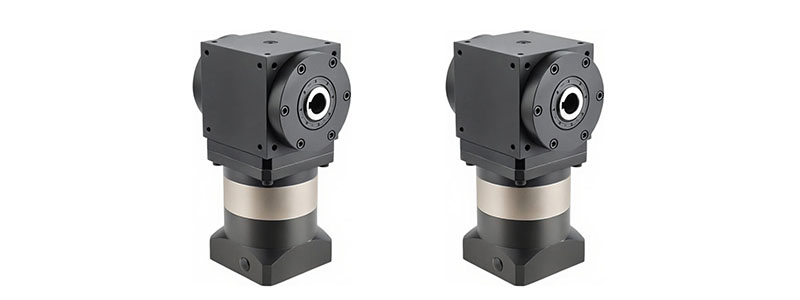

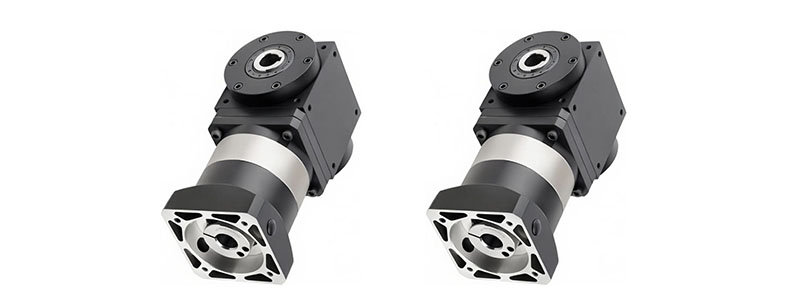

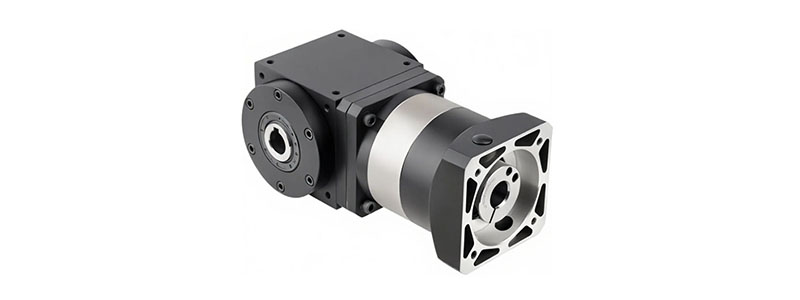

เครื่องสับเปลี่ยนเกียร์เอาท์พุตแบบ Dual-Hole - ซีรี่ส์ AT-FH

Productfeatures:

เอาต์พุต เพลาคู่ ขนาดมาตรฐาน

ข้อมูลจำเพาะการเชื่อมต่ออินพุตที่หลากหลาย นำเสนอตัวเลือกที่หลากหลาย

มาพร้อมกับแบริ่งลูกกลิ้งเรียว ช่วยเพิ่มความสามารถในการรับน้ำหนักตามแนวแกนและแนวรัศมีได้อย่างมาก

เฟืองดอกจอกแบบเฮลิคอลได้รับการติดตั้งและปรับแต่งอย่างมืออาชีพ เพื่อให้มั่นใจถึงความแข็งแรงของหน้าสัมผัสและความแข็งแรงในการดัดงอ

การออกแบบที่ปิดสนิท ไม่ต้องบำรุงรักษาโดยไม่จำเป็นต้องเปลี่ยนน้ำมัน ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน

สามารถป้อนเพลาอินพุตได้ ฟันเฟือง: 6–15 อาร์คนาที

ช่วงขนาด:75–170

ช่วงอัตราส่วน: 1–100

ช่วงความแม่นยำ: 6–15 อาร์คนาที

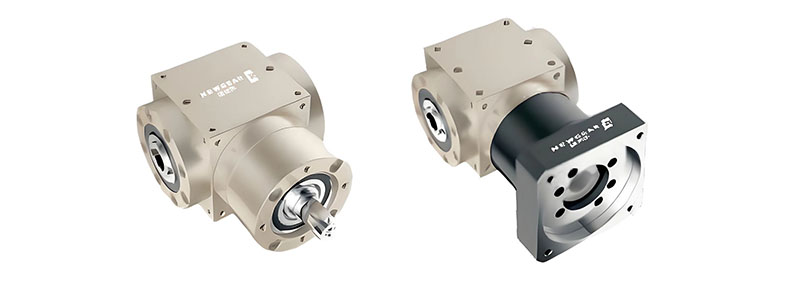

เครื่องสับเปลี่ยนเกียร์เอาท์พุตแบบ Dual-Hole - ซีรี่ส์ AT-FH

รับใบเสนอราคาฟรี

พารามิเตอร์ทางเทคนิค			ซีรี่ส์โมเดล	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
แรงบิดสูงสุด			นิวตันเมตร	แรงบิดสูงสุด 1.5 เท่า
แรงบิดเบรกฉุกเฉิน			นิวตันเมตร	แรงบิดพิกัดเวลา 2.5
แรงรัศมีสูงสุดที่อนุญาต			เอ็น	2400	3200	5,000	6500	9100
แรงตามแนวแกนสูงสุดที่อนุญาต			เอ็น	1200	1600	2500	3250	4550
ความเร็วอินพุตสูงสุด			รอบต่อนาที	6000	6000	6000	6000	6000
ความเร็วอินพุตที่กำหนด			รอบต่อนาที	3000	3000	3000	3000	3000
เสียงรบกวน			เดซิเบล	≤65	≤70	≤70	≤70	≤75
ช่วงชีวิตเฉลี่ย			ชม.	2000 (อายุการใช้งานต่อเนื่องลดลง 50%)
ประสิทธิภาพการโหลดเต็มรูปแบบ			%	L1≥97% L2≥94% L3≥92%
ฟันเฟือง	ป2	L1	อาร์มิน	≤6	≤6	≤6	≤6	≤6
		L2	อาร์มิน	≤8	≤8	≤8	≤8	≤8
		L3	อาร์มิน	≤15	≤15	≤15	≤15	≤15
โมเมนต์แห่งความเฉื่อย	L1	1	กก.ซม2	1.3	3.14	7.62	23.54	59.09
	L1	2	กก.ซม2	1.1	2.68	6.23	17.72	45.44
	L2	3	กก.ซม2	0.22	1.2	1.2	5.3	15.8
		4	กก.ซม2	0.17	0.95	0.95	4.1	15.2
		5	กก.ซม2	0.16	0.86	0.86	3.6	15.1
		7	กก.ซม2	0.14	0.79	0.79	3.2	15.1
		10	กก.ซม2	0.14	0.75	0.75	3	15
	L3	12	กก.ซม2	0.14	0.86	0.86	2.8	14.1
		15	กก.ซม2	0.13	0.86	0.86	2.8	14.1
		20	กก.ซม2	0.13	0.73	0.73	2.7	14.1
		25	กก.ซม2	0.13	0.73	0.73	2.7	14.1
		28	กก.ซม2	0.13	0.73	0.73	2.7	13.9
		30	กก.ซม2	0.13	0.73	0.73	2.7	13.5
		35	กก.ซม2	0.13	0.73	0.73	2.7	13.5
		40	กก.ซม2	0.13	0.73	0.73	2.7	14.2
		50	กก.ซม2	0.13	0.73	0.73	2.7	14.1
		70	กก.ซม2	0.13	0.73	0.73	2.7	13.5
		100	กก.ซม2	0.13	0.73	0.73	2.7	13.5

พารามิเตอร์ทางเทคนิค		ซีรี่ส์โมเดล	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
	ข้อมูลจำเพาะ	อัตราส่วน	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
แรงบิดสูงสุด	L1	1	45	78	150	360	585
	L1	2	42	68	150	330	544
	L2	3	40	78	105	165	360
		4	45	78	130	230	480
		5	45	78	130	230	480
		7	45	78	100	220	480
		10	10	30	75	175	360
	L2	12	40	78	105	165	360
		15	40	78	105	165	360
		20	45	78	130	230	480
		25	45	78	130	230	480
		28	45	78	130	230	480
		30	40	78	105	165	360
		35	45	78	130	230	480
		40	45	78	130	230	480
		50	45	78	130	230	480
		70	45	78	100	220	480
		100	30	75	75	175	360
ระดับการป้องกัน		IP65
อุณหภูมิในการทำงาน		'-10°C ถึง 90°C
น้ำหนัก (กก.)	L1		2.3	4.5	7.3	15.4	24.5
	L2		2.9	5.9	7.7	18.3	30.7
	L3		03.25	7	8.9	20.3	37.9
