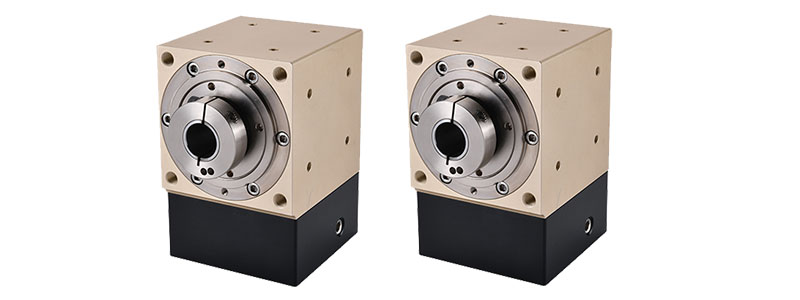

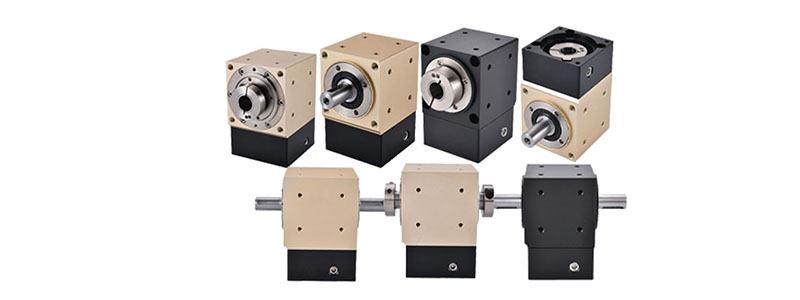

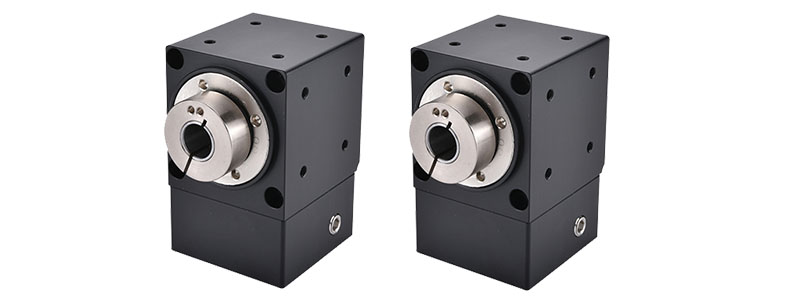

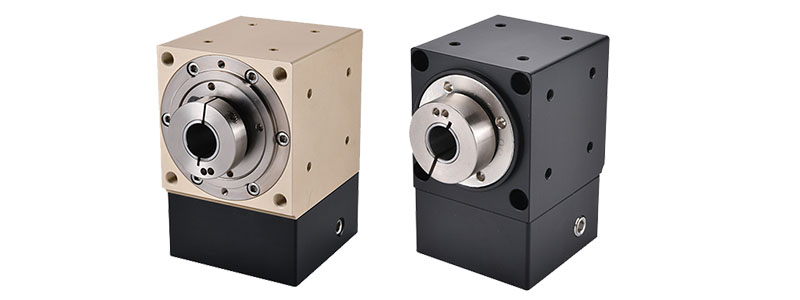

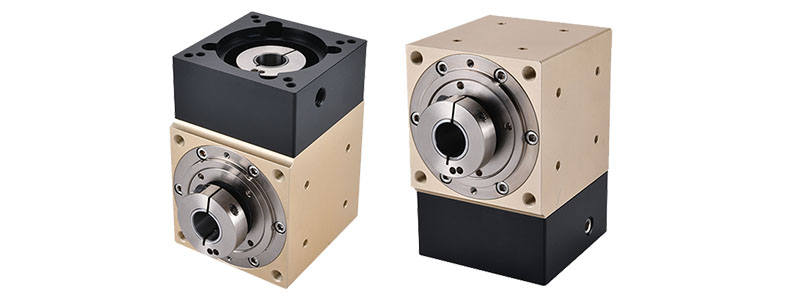

ตัวทดเกียร์มุมขวาเอาต์พุตรูเดียว - ซีรี่ส์ PZB

ตัวลดความเร็วมุมขวาของซีรีส์ PZB : การใช้เฟืองเฉียงทำให้สามารถติดตั้งมอเตอร์ได้ในมุม 90 องศา ซึ่งช่วยประหยัดพื้นที่ในการติดตั้ง

Productfeatures:

1.ช่วงขนาด: 42/60/90

2. ช่วงอัตราทดเกียร์: 2/3/5

3. ช่วงความแม่นยำ: 3–6 อาร์มิน

4. ความแม่นยำสูง สัญญาณรบกวนต่ำ ความแข็งแกร่งสูง

รุ่นความแม่นยำมีระยะฟันเฟืองน้อยที่สุดและการวางตำแหน่งที่แม่นยำ เกียร์เกียร์ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำเพื่อตอบสนองความต้องการด้านคุณภาพสำหรับเกียร์ที่แม่นยำ เสียงต่ำ และความแข็งแกร่งสูง

5. การออกแบบที่กะทัดรัดประหยัดพื้นที่

มีเฟืองดอกจอกแบบเฮลิคอล ช่วยให้สามารถติดตั้งมอเตอร์ได้ในมุม 90 องศา เพื่อประหยัดพื้นที่ในการติดตั้ง

ตัวทดเกียร์มุมขวาเอาต์พุตรูเดียว - ซีรี่ส์ PZB

รับใบเสนอราคาฟรี

ซีรี่ส์ผลิตภัณฑ์

ข้อมูลจำเพาะของผลิตภัณฑ์

ขั้นตอน

อัตราส่วน

แบล็กแลช

ประเภทเอาท์พุต

รหัสการติดตั้ง

พีซบี

L1=1 ด่าน

P1=แบ็คลาสที่แม่นยำ

P2=ฟันเฟืองมาตรฐาน

S5=เอาท์พุตเพลาซิง

D1/D2/D3/D4/LR

ทุกรุ่นมีเพลาอินพุตที่ไม่มีร่องสลัก โปรดระบุในหมายเหตุหากจำเป็นต้องมีการตัดเฉือนเพิ่มเติม

ข้อมูลจำเพาะ พารามิเตอร์ทางเทคนิค				PZB42	PZB60	PZB90

	ขั้นตอน	อัตราส่วน	หน่วย
แรงบิดสูงสุด T,(Nm)	L1	2	นิวตันเมตร	23	30	60
		3	นิวตันเมตร	20	35	55
		5	นิวตันเมตร	18	25	50
แรงบิดเอาท์พุตสูงสุด T2N			นิวตันเมตร	แรงบิดเอาท์พุตพิกัด 2.5 เท่า
ความเร็วอินพุตที่กำหนด			รอบต่อนาที	1500
ความเร็วอินพุตสูงสุด			รอบต่อนาที	300
แรงรัศมีสูงสุดที่อนุญาต			เอ็น	350	560	1,050
แรงตามแนวแกนสูงสุดที่อนุญาต			เอ็น	160	230	550
โมเมนต์แห่งความเฉื่อย			กก.ซม.²	0.03	0.08	0.09
ฟันเฟือง			อาร์มิน	P1≤3 P2≤6
ระดับเสียงรบกวน			เดซิเบล	≤58	≤58	≤60
ประสิทธิภาพการโหลดเต็ม			%	97%
อายุการใช้งาน			ชม.	>20,000
อุณหภูมิในการทำงาน			℃	-25°C~90°C
วิธีการหล่อลื่น			/	การหล่อลื่นด้วยจาระบีสังเคราะห์
ทิศทางการหมุน			/	อินพุตและเอาต์พุตไปในทิศทางเดียวกัน
ระดับการป้องกัน			/	IP65
ประเภทการติดตั้ง			/	ใดๆ
น้ำหนัก			กก	0.49	1.25	3.93

พารามิเตอร์ข้างต้นใช้สำหรับการอ้างอิงเท่านั้น ข้อมูลการดำเนินงานของผลิตภัณฑ์จริงจะมีผลเหนือกว่า

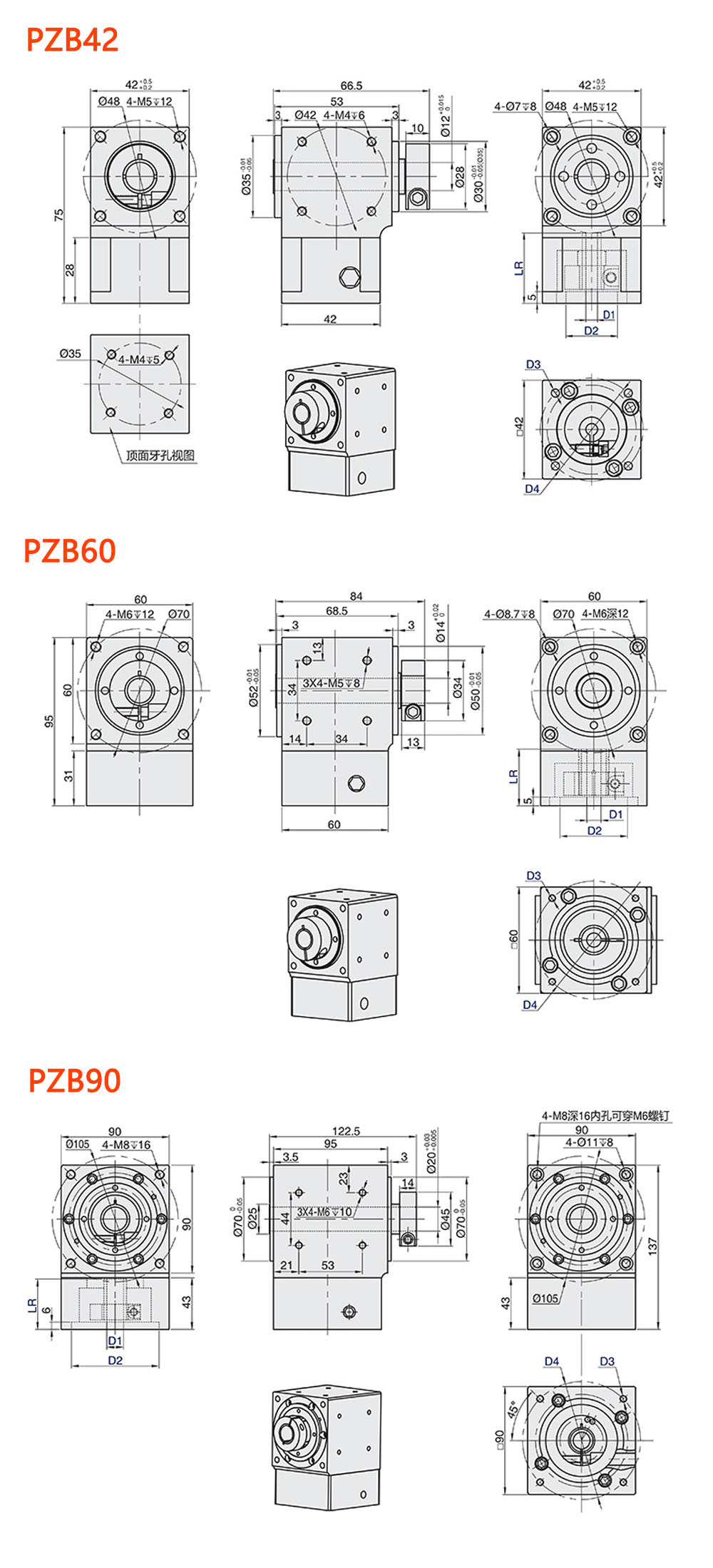

ชุด	ขั้นตอน	อัตราส่วน	ฟันเฟือง	ประเภทเอาต์พุต	ขนาดการติดตั้งอินพุต
ชุด	ขั้นตอน	อัตราส่วน	ฟันเฟือง	ประเภทเอาต์พุต	D1	D2	D3	D4	แอลอาร์
PZB42	L1	2 3 5	P1=แบ็คแลชที่แม่นยำ P2=ฟันเฟืองมาตรฐาน	S3=เอาต์พุตเพลาร้องเพลง	5	22	ม3	43.8	LR30
					5	22	3.5	43.8	LR30
					8	30	ม3	45	LR30
					8	30	ม4	46	LR30
PZB60					8	36	ม4	70.7	LR32
					8	38.1	ม4	66.7	LR32
					14	50	ม4	70	LR32
					14	50	ม5	70	LR32
PZB90					14	73	ม5	98.4	LR42
					19	70	ม5	90	LR42
					19	70	ม6	90	LR42
