การรวมเซอร์โวมอเตอร์ทำได้ง่าย: คู่มือปฏิบัติสำหรับการติดตั้งและกำหนดค่ากระปุกเกียร์เซอร์โวมุมขวาของ Newgear

ในสภาพแวดล้อมของระบบอัตโนมัติในปัจจุบัน นักออกแบบเครื่องจักรเผชิญกับความขัดแย้งที่เกิดขึ้นอย่างต่อเนื่อง นั่นคือ จำเป็นต้องมีความหนาแน่นของแรงบิดที่เพิ่มขึ้นและความแม่นยำในการวางตำแหน่งที่ต่ำกว่าอาร์คนาทีต่อนาที ในขณะที่รอยเท้าของเครื่องจักรยังคงหดตัวลง กล่องเกียร์ดาวเคราะห์แบบอินไลน์ แม้ว่าจะใช้กันอย่างแพร่หลายในการกำหนดค่าโคแอกเชียล มักจะบังคับให้เกิดความเสียหายทางกล เช่น เฟรมเครื่องจักรที่ขยายออกไป การกำหนดเส้นทางระบบขับเคลื่อนที่ไม่มีประสิทธิภาพ หรือการวางแนวมอเตอร์ต่ำกว่ามาตรฐาน

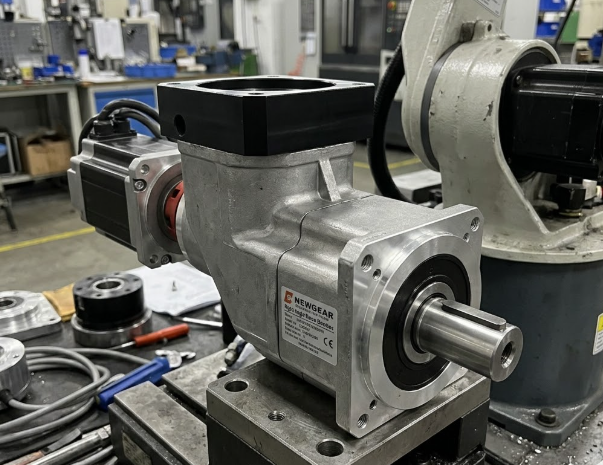

นี่คือจุดที่กล่องเกียร์เซอร์โวมุมขวาของ Newgearมอบทางเลือกเชิงกลยุทธ์ ด้วยการเปลี่ยนเส้นทางแกนขับเคลื่อน 90 องศา ช่วยให้เกิดสถาปัตยกรรมกลไกขนาดกะทัดรัดโดยไม่กระทบต่อความแม่นยำระดับเซอร์โว ที่ iHF Group ความต้องการการกำหนดค่ามุมขวาเพิ่มขึ้นอย่างมาก โดยเฉพาะอย่างยิ่งจากอุปกรณ์เซมิคอนดักเตอร์ ระบบอัตโนมัติทางการแพทย์ และหุ่นยนต์ร่วมปฏิบัติงาน ซึ่งประสิทธิภาพของพื้นที่ส่งผลโดยตรงต่อต้นทุนและประสิทธิภาพของระบบ

สถาปัตยกรรมเครื่องกล: Hypoid กับ Bevel กับ Worm

กล่องเกียร์เซอร์โวมุมขวาบางรุ่นไม่ได้ให้ประสิทธิภาพที่เท่ากัน กลุ่มผลิตภัณฑ์ Newgear ใช้เทคโนโลยีไฮออยด์และมุมเอียงที่มีความแม่นยำเป็นหลัก โดยแต่ละเทคโนโลยีมีข้อดีข้อเสียที่แตกต่างกัน

กระปุกเกียร์ไฮปอยด์

การออกแบบไฮพอยด์ใช้เฟืองดอกจอกแบบตัดเกลียวพร้อมแกนออฟเซ็ต ซึ่งช่วยให้อัตราส่วนการลดที่สูงขึ้นในฟอร์มแฟคเตอร์ขนาดกะทัดรัด มีระยะฟันเฟืองต่ำ การส่งแรงบิดที่ราบรื่น และความสามารถในการรับน้ำหนักที่เหนือกว่าเมื่อเทียบกับระบบดอกจอกมาตรฐาน การชดเชยยังช่วยให้สามารถบูรณาการแบริ่งได้มากขึ้น ปรับปรุงการจัดการโหลดในแนวรัศมีและแนวแกน—โดยเฉพาะอย่างยิ่งมีความสำคัญในระบบขับเคลื่อนด้วยสายพานหรือแบบแร็คแอนด์พีเนียน

กระปุกเกียร์เอียง

กล่องเกียร์เอียงใช้เพลาที่ตัดกันและมีให้เลือกหลายแบบแบบตรง แบบเฮลิคอล และแบบตัดเป็นเกลียว การออกแบบเฮลิคอลและเกลียวช่วยให้การเชื่อมต่อราบรื่นยิ่งขึ้นและมีประสิทธิภาพสูงขึ้น มีความคุ้มค่า แต่โดยทั่วไปมีความแข็งและประสิทธิภาพต่ำกว่าเมื่อเทียบกับระบบไฮออยด์หรือดาวเคราะห์ เนื่องจากมีภาระแบริ่งสูงกว่า

กระปุกเกียร์หนอน

แม้ว่าระบบเวิร์มจะมีความสามารถในการลดขั้นตอนเดียวได้ในระดับสูง แต่ระบบเวิร์มก็ประสบปัญหาประสิทธิภาพต่ำและความสามารถในการย้อนกลับที่จำกัด ทำให้ไม่เหมาะสำหรับการใช้งานระดับเซอร์โวส่วนใหญ่ที่ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำ

ด้วยเหตุนี้ การใช้งานเซอร์โวสมัยใหม่จึงอาศัยไฮออยด์และโซลูชันมุมเอียงที่มีความแม่นยำเป็นหลัก

ตัวชี้วัดประสิทธิภาพหลัก

เมื่อเลือกกล่องเกียร์เซอร์โวมุมขวา พารามิเตอร์สี่ตัวมีความสำคัญ:

1. ฟันเฟือง (อาร์คนาที)

ฟันเฟืองส่งผลโดยตรงต่อความแม่นยำของตำแหน่งในระบบวงปิด กระปุกเกียร์ไฮออยด์ประสิทธิภาพสูงมีอาร์คมิน ≤1.3 ในขณะที่ระบบเฟืองเอียงที่มีความแม่นยำอยู่ในช่วงระหว่าง ≤2–4 อาร์คมิน ระดับนี้รองรับการควบคุมการเคลื่อนที่ระดับ CNC และเซมิคอนดักเตอร์

2. ความแข็งบิด

ความแข็งที่สูงขึ้นช่วยลดการเสียรูปของความยืดหยุ่นภายใต้ภาระ ปรับปรุงเวลาการตกตะกอนและความแม่นยำของรูปร่างในระบบหลายแกน เฟืองวงแหวนตัวเรือนในตัวและตลับลูกปืนสำหรับงานหนักช่วยเพิ่มความแข็งแกร่งได้อย่างมาก

3. แรงบิดเอาท์พุต (ค่าที่กำหนดเทียบกับค่าสูงสุด)

แรงบิดที่กำหนดกำหนดความสามารถในการทำงานอย่างต่อเนื่อง ในขณะที่แรงบิดสูงสุดรองรับเหตุการณ์ไดนามิกระยะสั้น ช่วงทั่วไปครอบคลุมตั้งแต่ 20 นิวตันเมตร ถึง 10,450 นิวตันเมตร โดยมีสมรรถนะสูงสุดถึง 200–300% ของแรงบิดปกติ

4. ความสามารถในการป้อนข้อมูลความเร็ว

เซอร์โวมอเตอร์สมัยใหม่ทำงานที่ 3,000–6,000 RPM โดยมีรุ่นความเร็วสูงถึง 18,000 RPM กระปุกเกียร์จะต้องรักษาความเร็วเหล่านี้ไว้โดยไม่มีการเสื่อมสภาพจากความร้อนหรือการหล่อลื่น

ข้อดีบูรณาการของการออกแบบมุมขวา

การกำหนดค่า 90 องศามีข้อได้เปรียบระดับระบบหลายประการ นอกเหนือจากการประหยัดพื้นที่:

◇ ประสิทธิภาพการกำหนดเส้นทางสายเคเบิล

ความยืดหยุ่นในการวางแนวมอเตอร์ช่วยลดความเครียดของสายเคเบิลและปรับปรุงความน่าเชื่อถือของระบบโดยการลดความล้าของการงอ

◇ บูรณาการเพลากลวง

การออกแบบจำนวนมากรองรับการกำหนดเส้นทางผ่านรูสำหรับสายเคเบิล สายนิวแมติก หรือไฟเบอร์ออปติก ซึ่งช่วยขจัดแหวนสลิปในระบบโรตารี

◇ ลดแรงเฉื่อย

การลดเกียร์จะลดแรงเฉื่อยที่สะท้อนกลับด้วยกำลังสองของอัตราส่วน ระบบ 10:1 ช่วยลดความเฉื่อยลง 100× ทำให้มอเตอร์ขนาดเล็กสามารถขับเคลื่อนโหลดขนาดใหญ่ได้อย่างมีประสิทธิภาพ

◇ ความยืดหยุ่นในการติดตั้ง

ความเข้ากันได้ของหน้าแปลนมาตรฐาน (รูปแบบ NEMA และหน่วยเมตริก) ช่วยให้สามารถรวมมอเตอร์โดยตรงโดยไม่ต้องใช้อะแดปเตอร์แบบกำหนดเอง

วิศวกรรมประยุกต์

อุตสาหกรรมต่างๆ ต้องการคุณลักษณะกระปุกเกียร์ที่ได้รับการปรับแต่ง:

◆ เครื่องมือเครื่อง CNC

ต้องการความเสถียรทางความร้อนและความแม่นยำที่ยั่งยืน แบริ่งแรงเสียดทานต่ำและการกระจายความร้อนที่เหมาะสมเป็นสิ่งสำคัญ

◆  หุ่นยนต์ร่วมปฏิบัติงาน (โคบอท)

ต้องการน้ำหนักและความเฉื่อยต่ำพร้อมฟันเฟืองที่ต่ำเป็นพิเศษเพื่อให้แน่ใจว่าปฏิสัมพันธ์ระหว่างมนุษย์กับหุ่นยนต์ปลอดภัยและการวางตำแหน่งโหมดการสอนที่แม่นยำ

◆ อุปกรณ์บรรจุภัณฑ์

ต้องการความทนทานรอบสูงภายใต้ภาระการสตาร์ท-สต็อปซ้ำๆ โดยต้องใช้ตลับลูกปืนที่ทนทานต่อความเมื่อยล้าและระบบหล่อลื่นที่มีความเสถียร

◆ การผลิตอุปกรณ์การแพทย์

ต้องการความเข้ากันได้ในห้องสะอาด การสร้างอนุภาคต่ำ และระบบหล่อลื่นแบบปิดผนึกตลอดอายุการใช้งานเพื่อป้องกันการปนเปื้อน

มุมมองทางวิศวกรรมจาก iHF Group

ที่ iHF Group การเลือกกระปุกเกียร์ถือเป็นกระบวนการทางวิศวกรรมในการใช้งาน ไม่ใช่การตัดสินใจตามแค็ตตาล็อก ความต้องการระบบเกียร์เซอร์โวพรีซิชั่นยังคงเพิ่มขึ้นอย่างต่อเนื่อง เนื่องจากอุตสาหกรรมเปลี่ยนจากระบบไฮดรอลิกและนิวแมติกไปสู่สถาปัตยกรรมเซอร์โวไฟฟ้าเต็มรูปแบบ

ตลาดกระปุกเกียร์แบบแม่นยำทั่วโลกคาดว่าจะมีมูลค่าถึง 6.0 พันล้านดอลลาร์สหรัฐภายในปี 2569 โดยระบบเกรดเซอร์โวคิดเป็นเกือบครึ่งหนึ่งของความต้องการทั้งหมด เพื่อรองรับ OEM ทาง iHF Group ให้การสนับสนุนด้านวิศวกรรมอย่างเต็มรูปแบบ รวมถึงการสร้างแบบจำลองความเร็วแรงบิด การบูรณาการ CAD และการวิเคราะห์การจับคู่ความเฉื่อยเพื่อให้แน่ใจว่าการจับคู่มอเตอร์กับกระปุกเกียร์เหมาะสมที่สุด

ความยืดหยุ่นของห่วงโซ่อุปทานก็มีความสำคัญเช่นกัน ความแปรปรวนในการจัดหาโลหะผสมเหล็กและความสามารถในการตัดเฉือนที่มีความแม่นยำทำให้การควบคุมคุณภาพในระดับท้องถิ่นและความสม่ำเสมอในการผลิตกลายเป็นความสำคัญเชิงกลยุทธ์

การบำรุงรักษาและประสิทธิภาพของวงจรชีวิต

กล่องเกียร์เซอร์โวมุมขวาคุณภาพสูงได้รับการออกแบบมาเพื่อการทำงานที่ไม่ต้องบำรุงรักษา พร้อมระบบหล่อลื่นแบบปิดผนึกที่พิกัดสำหรับชั่วโมงการทำงานมากกว่า 20,000+ ชั่วโมง

อย่างไรก็ตาม การตรวจสอบความร้อนยังคงมีความสำคัญ อุณหภูมิที่เพิ่มขึ้นมากเกินไปมักบ่งชี้ถึงการโอเวอร์โหลดหรือการวางแนวที่ไม่ตรง แนะนำให้ใช้การวิเคราะห์การสั่นสะเทือนสำหรับการบำรุงรักษาเชิงคาดการณ์ ซึ่งการเปลี่ยนแปลงในรูปแบบความถี่เสียงอาจบ่งบอกถึงการสึกหรอของแบริ่งหรือเกียร์

ควรบันทึกลายเซ็นการสั่นสะเทือนพื้นฐานระหว่างการทดสอบการใช้งานเพื่อการเปรียบเทียบในระยะยาว

视频

คำถามที่พบบ่อยเกี่ยวกับความหนาแน่นสูง

ถาม: เหตุใดจึงเลือกกระปุกเกียร์ไฮปอยด์มุมขวามากกว่าเฟืองตัวหนอนแบบเดิม

ตอบ: เกียร์ไฮพอยด์อาศัยแรงเสียดทานจากการกลิ้ง โดยคงประสิทธิภาพไว้ที่ 90-96% และมีระยะฟันเฟืองต่ำ ตัวขับตัวหนอนอาศัยแรงเสียดทานแบบเลื่อน ทำให้ประสิทธิภาพลดลงเหลือ 60-75% และสร้างภาระความร้อนสูงซึ่งไม่เหมาะสำหรับการจัดทำดัชนีเซอร์โวที่แม่นยำ

ถาม: กล่องเกียร์เหล่านี้สามารถติดตั้งในทิศทางใดก็ได้หรือไม่

ก. ใช่. อุปกรณ์ส่วนใหญ่รองรับการติดตั้งในแนวนอน แนวตั้ง หรือแบบกลับด้าน อย่างไรก็ตาม ระดับการเติมจาระบีเฉพาะเจาะจงต้องได้รับการตรวจสอบตามการวางแนวที่เลือก เพื่อให้มั่นใจว่ามีการหล่อลื่นตาข่ายเกียร์อย่างต่อเนื่อง

ถาม: ประสิทธิภาพเป็นอย่างไรเมื่อเปรียบเทียบกับการออกแบบดาวเคราะห์แบบอินไลน์

ตอบ: โครงสร้างมุมขวาจะมีค่าปรับประสิทธิภาพเล็กน้อย 2-5% เนื่องจากการสูญเสียทิศทางของสเตจเอียง อย่างไรก็ตาม เรื่องนี้ยังมีข้อด้อยกว่าอย่างมากจากการลดขนาดพื้นที่และข้อได้เปรียบด้านการกำหนดเส้นทางเชิงกลที่ได้รับ
