การถอดรหัสความแข็งแบบบิด: คู่มือทางอุตสาหกรรมเกี่ยวกับตัวลดความเร็วขนาดกะทัดรัดประสิทธิภาพสูง

ภูมิทัศน์ทางอุตสาหกรรมสมัยใหม่ถูกกำหนดโดยการขับเคลื่อนอย่างไม่หยุดยั้งไปสู่การย่อขนาด ปริมาณงานสูง และการเพิ่มประสิทธิภาพโครงสร้าง ในสาขาขั้นสูง เช่น แขนหุ่นยนต์แบบข้อต่อ ยานพาหนะนำทางอัตโนมัติ (AGV) และอุปกรณ์การผลิตเซมิคอนดักเตอร์ ข้อจำกัดของพื้นที่และน้ำหนักบรรทุกจะเข้มงวดมากขึ้นกว่าที่เคย เพื่อตอบสนองความต้องการเหล่านี้ วิศวกรออกแบบเครื่องกลจึงเปลี่ยนจากอุปกรณ์ลดความเร็วแบบเดิมๆ ที่เทอะทะ และหันมาใช้กระปุกเกียร์อัตโนมัติขนาดกะทัดรัด

เพื่อให้ได้กำลังไฟฟ้าสูงภายในพื้นที่ทางกายภาพที่น้อยที่สุด จำเป็นต้องมีความเข้าใจเชิงลึกเกี่ยวกับไทรโบโลยี การปรับเปลี่ยนโปรไฟล์ของฟัน และการกระจายความร้อน ในฐานะผู้ผลิตระบบควบคุมการเคลื่อนไหวชั้นนำระดับโลก iHF Group ออกแบบและสร้างโซลูชันหัวเกียร์อัตโนมัติขนาดกะทัดรัดสำหรับอุตสาหกรรมที่มีความแม่นยำสูงและมีฟันเฟืองต่ำ ซึ่งได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการแบบหลายแกนที่แม่นยำเหล่านี้

โทโพโลยีแบบเกียร์: กลศาสตร์ของดาวเคราะห์กับคลื่นความเครียดในระบบย่อส่วน

เมื่อระบุกระปุกเกียร์อัตโนมัติขนาดกะทัดรัดแรงบิดสูง โดยปกติแล้ววิศวกรจะเลือกระหว่างการกำหนดค่าเกียร์ภายในหลักสองแบบ ขึ้นอยู่กับข้อกำหนดทางจลนศาสตร์ของการใช้งาน:

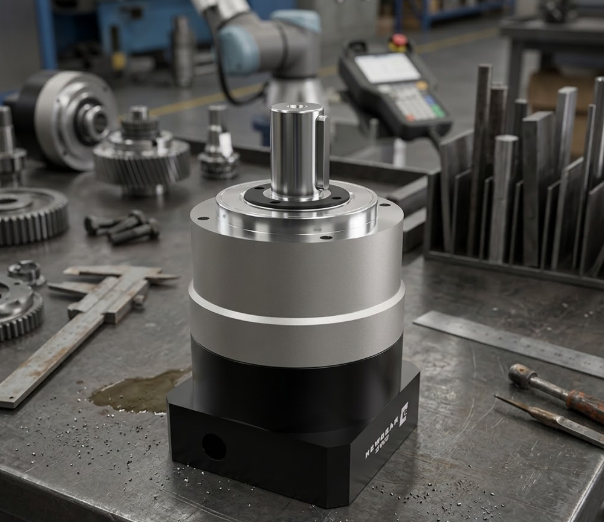

1. การกำหนดค่าดาวเคราะห์ที่แม่นยำ

สำหรับการใช้งานที่ต้องการความต้านทานต่อโหลดกระแทกสูงและความแข็งแกร่งของแรงบิดเป็นพิเศษ ระบบเกียร์ดาวเคราะห์แบบพิเศษยังคงเป็นมาตรฐานอุตสาหกรรม ด้วยการกระจายโหลดไปยังเฟืองดาวเคราะห์หลายตัวพร้อมกัน การตั้งค่าดาวเคราะห์ขนาดกะทัดรัดจึงเพิ่มความหนาแน่นของแรงบิดสูงสุดภายในเส้นผ่านศูนย์กลางภายนอกแคบ iHF Group ปรับการกำหนดค่านี้ให้เหมาะสมโดยใช้เฟืองกราวด์แบบเฮลิคอลเหนือเฟืองตรง ซึ่งจะเพิ่มอัตราส่วนการสัมผัสฟัน ลดเสียงรบกวน และยืดอายุการใช้งานของระบบ

2. การส่งคลื่นความเครียด (ฮาร์มอนิก)

เมื่อแอปพลิเคชันต้องการความแม่นยำแบบศูนย์ฟันเฟืองและโปรไฟล์ที่มีน้ำหนักเบาเป็นพิเศษ เช่น ข้อต่อของหุ่นยนต์ร่วมปฏิบัติงาน (โคบอท) การเปลี่ยนเกียร์แบบคลื่นความเครียดจึงเหมาะอย่างยิ่ง ด้วยการใช้ร่องฟันภายในที่ยืดหยุ่นซึ่งเปลี่ยนรูปโดยเครื่องกำเนิดคลื่นรูปไข่ การออกแบบนี้ทำให้ได้อัตราทดเกียร์ขั้นสุดยอด (สูงสุด 100:1 หรือสูงกว่า) ในขั้นตอนเดียวที่บางอย่างไม่น่าเชื่อ

ความแข็งแกร่งทางกล: การเอาชนะฟันเฟืองและการโก่งตัวของแรงบิด

สำหรับระบบอัตโนมัติในการหยิบและวางด้วยความเร็วสูงหรือการวางตำแหน่งด้วยแสงที่แม่นยำ ระยะฟันเฟืองเชิงมุมอาจทำให้เกิดปัญหาสำคัญ เช่น การล่าตำแหน่ง การสั่นที่พุ่งสูงขึ้น และข้อผิดพลาดในการติดตาม กล่องเกียร์อัตโนมัติขนาดกะทัดรัดแบบฟันเฟืองต่ำระดับพรีเมียมจะต้องรักษาโปรไฟล์ฟันเฟืองเชิงมุมที่น้อยกว่า 1 ถึง 3 อาร์คนาทีตลอดอายุการใช้งาน

เพื่อให้บรรลุถึงความแม่นยำระดับนี้ iHF Group จึงใช้การปรับเปลี่ยนฟันแบบไมโครเรขาคณิตขั้นสูง ด้วยการทำให้โปรไฟล์ฟันเฟืองเรียวลงเล็กน้อยในระหว่างขั้นตอนการเจียร CNC ขั้นสุดท้าย เราจะกำจัดช่องว่างขนาดเล็กระหว่างเฟืองคู่โดยไม่ก่อให้เกิดการยึดติดภายใน การออกแบบนี้รับประกันการหมุนที่ราบรื่นเป็นพิเศษ แรงบิดกระเพื่อมน้อยที่สุด และความแข็งแกร่งของโครงสร้างที่เข้มงวดซึ่งจำเป็นสำหรับการดำเนินการสตาร์ท-ดับแบบไดนามิก

การจัดการความร้อนและการหล่อลื่นในพื้นที่ปิด

เมื่อคุณบรรจุพลังงานกลสูงไว้ในพื้นที่ปิดที่คับแคบ การสร้างความร้อนจะกลายเป็นความท้าทายในการออกแบบที่สำคัญ เนื่องจากกระปุกเกียร์เซอร์โวมอเตอร์ขนาดกะทัดรัดมีพื้นที่ผิวน้อยกว่าสำหรับการพาความร้อนตามธรรมชาติ อุณหภูมิภายในจึงอาจเพิ่มขึ้นอย่างรวดเร็วภายใต้รอบที่หนักหน่วงต่อเนื่อง ส่งผลให้ฟิล์มน้ำมันสลายและการสึกหรอของเกียร์เร็วขึ้น

เพื่อต่อสู้กับความเครียดจากความร้อน หัวเกียร์ระดับพรีเมียมผสมผสานวัสดุขั้นสูงและวิทยาศาสตร์การซีล:

● น้ำมันหล่อลื่นสังเคราะห์สังเคราะห์:การใช้จาระบีสังเคราะห์ฟลูออริเนตที่มีความหนืดสูงหรือน้ำมันโพลีอัลฟาโอเลฟิน (PAO) ช่วยให้ส่วนประกอบภายในทำงานได้อย่างราบรื่นในช่วงอุณหภูมิที่สูงมากโดยไม่ทำให้บางลงหรือรั่วไหล

● ซีลปากแบบรัศมีแรงเสียดทานต่ำ:ซีล Viton หรือ NBR ที่เคลือบเป็นพิเศษจะแยกถังเก็บน้ำมันออกในขณะที่สร้างแรงเสียดทานต่อเพลาอินพุตน้อยที่สุด ปกป้องระบบจากความร้อนสูงเกินไป และป้องกันการปนเปื้อนของอนุภาคภายนอก

การจัดหาความเป็นเลิศ: การบูรณาการแบบกำหนดเองกับ iHF Group

ในภาคระบบอัตโนมัติที่มีประสิทธิภาพสูง การพึ่งพาส่วนประกอบมาตรฐานที่มีจำหน่ายทั่วไปสำหรับเครื่องจักรแบบกำหนดเองมักจะนำไปสู่ประสิทธิภาพที่ต่ำกว่ามาตรฐาน การเป็นพันธมิตรกับซัพพลายเออร์กระปุกเกียร์อัตโนมัติขนาดกะทัดรัดขายส่งโดยเฉพาะ เช่น iHF Group ช่วยให้ทีมวิศวกรสามารถเข้าถึงการกำหนดค่าเพลาแบบกำหนดเอง หน้าแปลนติดตั้งแบบพิเศษ และข้อมูลการทดสอบไดนามิกแบบหลายแกนที่ครอบคลุมได้อย่างเต็มที่

ไม่ว่าโครงการของคุณต้องการการกำหนดค่าแบบอินไลน์ มุมขวา หรือเพลากลวงสำหรับการกำหนดเส้นทางสายไฟฟ้าและสายนิวแมติก iHF Group ให้การสนับสนุนทางวิศวกรรมที่แม่นยำซึ่งจำเป็นในการเชื่อมช่องว่างระหว่างฟิสิกส์อัตโนมัติทางทฤษฎีกับประสิทธิภาพการทำงานของพื้นโรงงานที่ทนทานได้อย่างราบรื่น

💡 ถามตอบเกี่ยวกับระบบอัตโนมัติทางอุตสาหกรรม (คำถามที่พบบ่อยทางเทคนิค)

คำถามที่ 1: อะไรคือความแตกต่างหลักระหว่างกระปุกเกียร์อุตสาหกรรมแบบมาตรฐานและกระปุกเกียร์อัตโนมัติขนาดกะทัดรัดแบบพิเศษ?

ตอบ: กล่องเกียร์มาตรฐานมุ่งเน้นไปที่การส่งแรงบิดดิบและความคุ้มค่าเพียงอย่างเดียว ซึ่งมักส่งผลให้มีตัวเรือนขนาดใหญ่ขึ้น ระยะฟันเฟืองที่สูงขึ้น และประสิทธิภาพลดลง กระปุกเกียร์อัตโนมัติขนาดกะทัดรัดได้รับการออกแบบมาโดยเฉพาะสำหรับการควบคุมการเคลื่อนไหวที่มีพื้นที่จำกัด โดยจัดลำดับความสำคัญของแบ็คแลชต่ำ ประสิทธิภาพสูง ความหนาแน่นของแรงบิดสูง และความเฉื่อยเชิงโครงสร้างต่ำเพื่อรองรับการเร่งความเร็วของเซอร์โวมอเตอร์ที่รวดเร็ว

คำถามที่ 2: กล่องเกียร์ดาวเคราะห์ขนาดกะทัดรัดช่วยยืดอายุการใช้งานของเซอร์โวมอเตอร์ของระบบอัตโนมัติได้อย่างไร

ตอบ: ด้วยการนำเสนออัตราส่วนลดเกียร์ที่แน่นอน กระปุกเกียร์จะคูณแรงบิดเอาท์พุตในขณะที่ลดความเฉื่อยของโหลดที่สะท้อนกลับไปยังเซอร์โวมอเตอร์ด้วยกำลังสองของอัตราส่วนการลด ซึ่งจะช่วยป้องกันมอเตอร์ร้อนจัด ปรับอัตราส่วนความเฉื่อยของระบบให้สมดุล และช่วยให้ปรับพารามิเตอร์ได้คมชัดและมีความเสถียรสูง
