ตำแหน่ง: บ้าน > ศูนย์ผลิตภัณฑ์ > ไอเอชเอฟ > รอกไทม์มิ่ง > รอกสายพานไทม์มิ่ง iHF ความแม่นยำสูง 2GT 3GT 5GT 8YU
รอกสายพานไทม์มิ่ง iHF ความแม่นยำสูง 2GT 3GT 5GT 8YU
รอกไทม์มิ่งฟันโค้งซีรีส์ iHF GT
คุณสมบัติผลิตภัณฑ์:
ประสิทธิภาพการวางตำแหน่งความแม่นยำสูง
ระบบขับเคลื่อนแบบไม่มีระยะฟันเฟือง: ฟันเฟืองจะเข้ากันแน่นกับสายพาน ช่วยขจัดระยะฟันเฟืองในระหว่างการหมุนไปข้างหน้าและข้างหลัง ทำให้มีความแม่นยำในการวางตำแหน่งมากขึ้น
ความแม่นยำในการวางตำแหน่งในระดับไมครอน: ความแม่นยำในการตัดเฉือนระดับพิทช์สูงช่วยให้มั่นใจได้ถึงอัตราการส่งผ่านที่เสถียรแม้ในระหว่างการทำงานในระยะยาว
เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการทำซ้ำสูง เช่น เครื่องมือกล CNC และอุปกรณ์วัดความแม่นยำ
ไดรฟ์ซิงโครนัสที่เสถียร
การออกแบบฟันช่วยให้สายพานและรอกทำงานเข้ากันได้อย่างราบรื่น อัตราส่งกำลังคงที่ และไม่มีความผันผวนของความเร็ว
ช่วยป้องกันความผิดพลาดในการวางตำแหน่งที่เกิดจากการลื่นไถล ทำให้เหมาะสำหรับการสตาร์ทและการเบรกความถี่สูง
รักษาการส่งสัญญาณที่เสถียรแม้ในความเร็วสูง ลดการสั่นสะเทือนและเสียงรบกวน
กระบวนการผลิตที่มีความแม่นยำสูง
การใช้เครื่องจักรที่มีความแม่นยำแบบ CNC ความแม่นยำของระยะพิทช์ของฟัน ความเป็นศูนย์กลาง และความคลาดเคลื่อนแบบวงกลม เป็นไปตามมาตรฐานสากล
ระบบปรับสมดุลแบบไดนามิกช่วยให้มั่นใจได้ว่าจะไม่มีการสั่นสะเทือนนอกรีตแม้ในความเร็วสูง
รอกแต่ละตัวจะต้องผ่านการตรวจสอบคุณภาพมิติและพื้นผิวอย่างเข้มงวดเพื่อให้แน่ใจว่าการประกอบจะสม่ำเสมอ
มอบไดรฟ์สำหรับการวางตำแหน่งที่มีความแม่นยำสูงผ่านกลไกการปะทะที่น้อยที่สุด ออกแบบมาโดยเฉพาะสำหรับระบบการวางตำแหน่งที่แม่นยำ โดดเด่นด้วยการทำงานที่เงียบเป็นพิเศษ และมีให้เลือกในขนาดพิทช์มาตรฐาน 2 มม./3 มม./5 มม./8 มม.

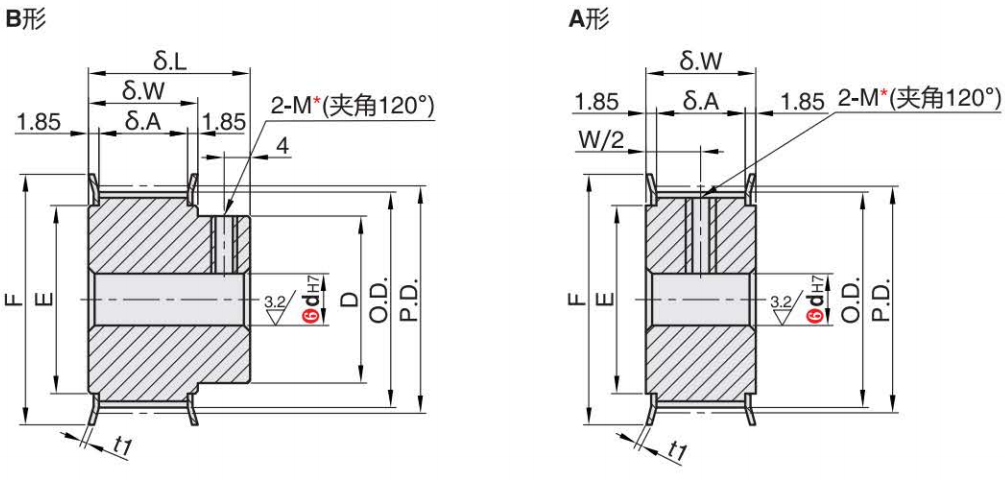

รอกไทม์มิ่ง 2GT
| พิมพ์ | วัสดุ | การบำบัดพื้นผิว | |||
| ความกว้างสายพาน: 4มม. | ความกว้างสายพาน: 6มม. | ความกว้างสายพาน: 9มม. | รอก | หน้าแปลน | |
| A：5.0 W：8.3 L：16.0 | A:7.0 กว้าง: 10.3 ยาว: 18.0 | A:10.0 กว้าง: 13.3 ยาว: 21.0 | |||
| อ๊าฟ**2GT040 | อ๊าฟ**2GT060 | อ๊า**2GT090 | 6061 | 6061 | การชุบอะโนไดซ์แบบธรรมชาติ |
รอกไทม์มิ่ง 3GT
| พิมพ์ | วัสดุ | การบำบัดพื้นผิว | |||
| ความกว้างสายพาน: 6มม. | ความกว้างสายพาน: 9มม. | ความกว้างสายพาน: 15มม. | รอก | หน้าแปลน | |
| A：7.3 W：11.0 L：19.0 | A:10.3 กว้าง: 14.0 ยาว: 22.0 | A:16.3 กว้าง: 20.0 ยาว: 28.0 | |||
| อ๊าฟ**3GT060 | อ๊า**3GT090 | อ๊าฟ**3GT150 | 6061 | 6061 | การชุบอะโนไดซ์แบบธรรมชาติ |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | การเคลือบออกไซด์สีดำ |
รอกไทม์มิ่ง 5GT
| พิมพ์ | วัสดุ | การบำบัดพื้นผิว | |||
| ความกว้างสายพาน: 9มม. | ความกว้างสายพาน: 12มม. | ความกว้างสายพาน: 15มม. | รอก | หน้าแปลน | |
| A：10.3 W：14.0 L：22.0 | A:13.3 กว้าง: 17.0 ยาว: 25.0 | A:16.3 กว้าง: 20.0 ยาว: 28.0 | |||
| อ๊า**5GT090 | อ๊าฟ**5GT120 | อ๊าฟ**5GT150 | 6061 | 6061 | การชุบอะโนไดซ์แบบธรรมชาติ |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | การเคลือบออกไซด์สีดำ |
รอกไทม์มิ่ง 8YU
| พิมพ์ | วัสดุ | การบำบัดพื้นผิว | |||
| ความกว้างสายพาน: 15มม. | ความกว้างสายพาน: 20มม. | ความกว้างสายพาน: 25มม. | รอก | หน้าแปลน | |
| A: 16.7 W: 23.0 L: 43.0 | A:21.7 กว้าง: 28.0 ยาว: 48.0 | A: 26.7 W: 33.0 L: 53.0 | |||
| อ๊า**8YU150 | อ๊า**8YU200 | อ๊า**8YU250 | 6061 | 6061 | การชุบอะโนไดซ์แบบธรรมชาติ |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | การเคลือบออกไซด์สีดำ |
รอกไทม์มิ่ง 2GT
รอกไทม์มิ่ง 3GT
รอกไทม์มิ่ง 5GT
รอกไทม์มิ่ง 8YU

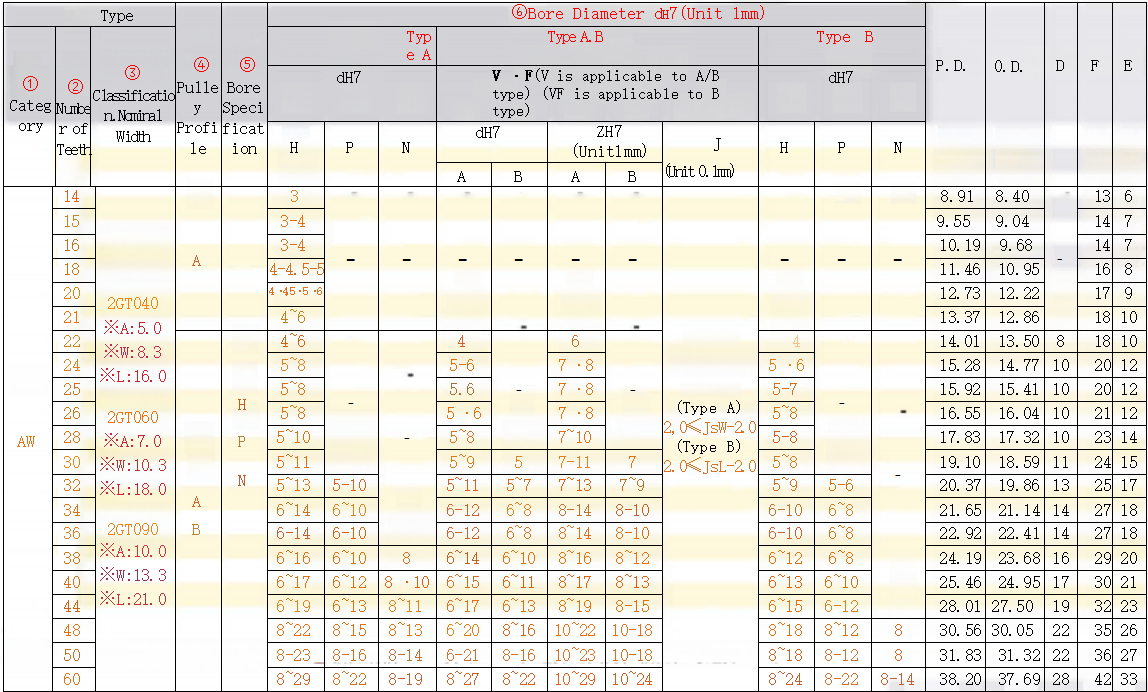

รอกไทม์มิ่ง 2GT

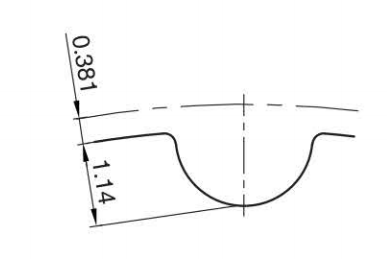

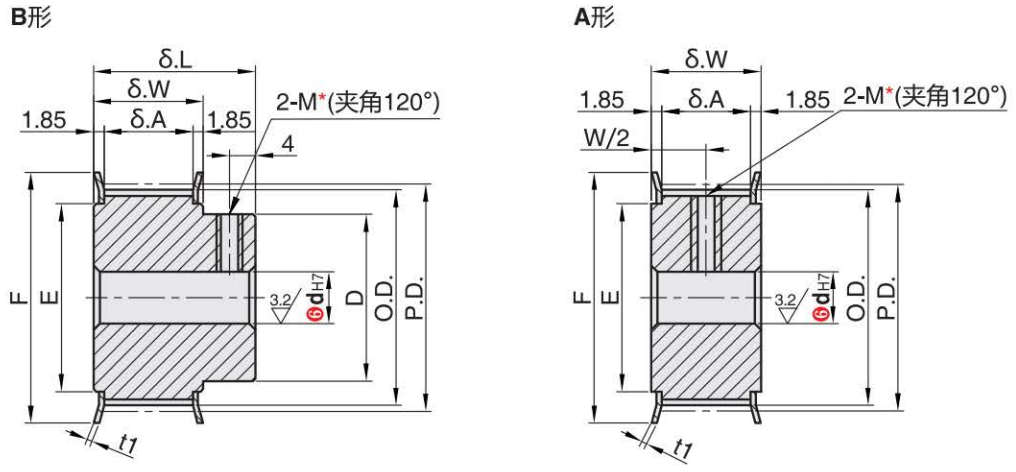

④ โปรไฟล์รอก
ขนาดร่องฟันจะแตกต่างกันเล็กน้อย ขึ้นอยู่กับจำนวนฟัน
ระยะห่างของฟัน (2 มม.)
สำหรับรูเพลาแบบ H (รูกลม) จะไม่มีรูเกลียว
ภายในรูเพลาอาจไม่ได้รับการเคลือบผิว
* สำหรับรอกชนิด A และรูเพลาที่มีรู P หรือ N รูเกลียวทั้ง 2 รูจะอยู่ห่างจากจุดศูนย์กลางของร่องฟันประมาณ 120° หรือ 90°

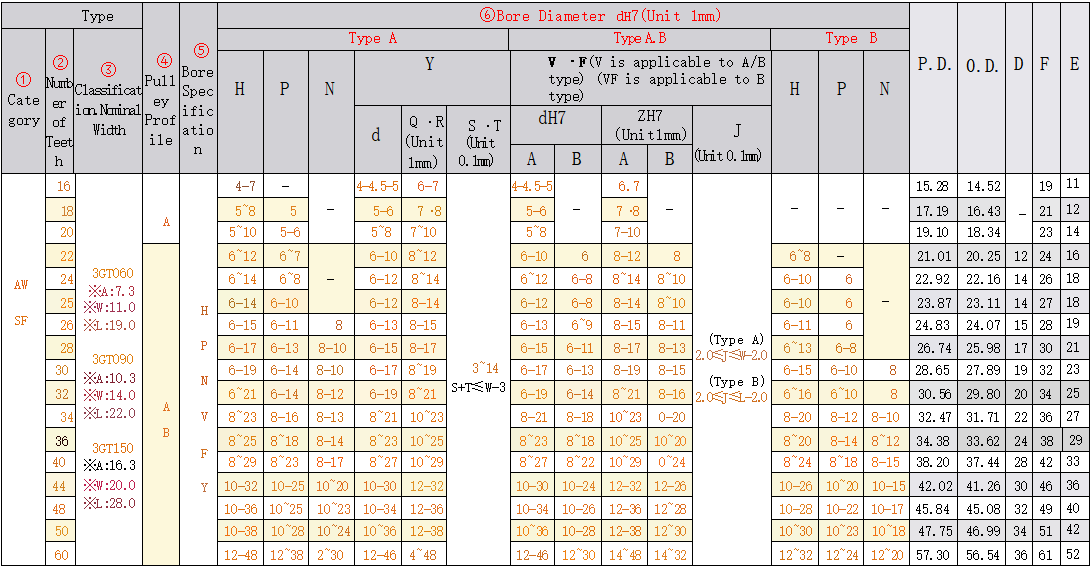

รอกไทม์มิ่ง 3GT
④ โปรไฟล์รอก
ขนาดร่องฟันจะแตกต่างกันเล็กน้อย ขึ้นอยู่กับจำนวนฟัน
ระยะห่างของฟัน (3 มม.)
สำหรับข้อมูลจำเพาะของรูเพลา H (รูกลม), Y, F (รูขั้นบันได) หรือ Y (รูขั้นบันไดที่ปลายทั้งสองด้าน) จะไม่มีรูเกลียวอยู่
ภายในรูเพลาอาจไม่ได้รับการเคลือบผิว
* สำหรับรอกชนิด A และรูเพลา P หรือ N รูเกลียวทั้ง 2 รูจะอยู่ห่างจากจุดศูนย์กลางของร่องฟันประมาณ 120° หรือ 90°

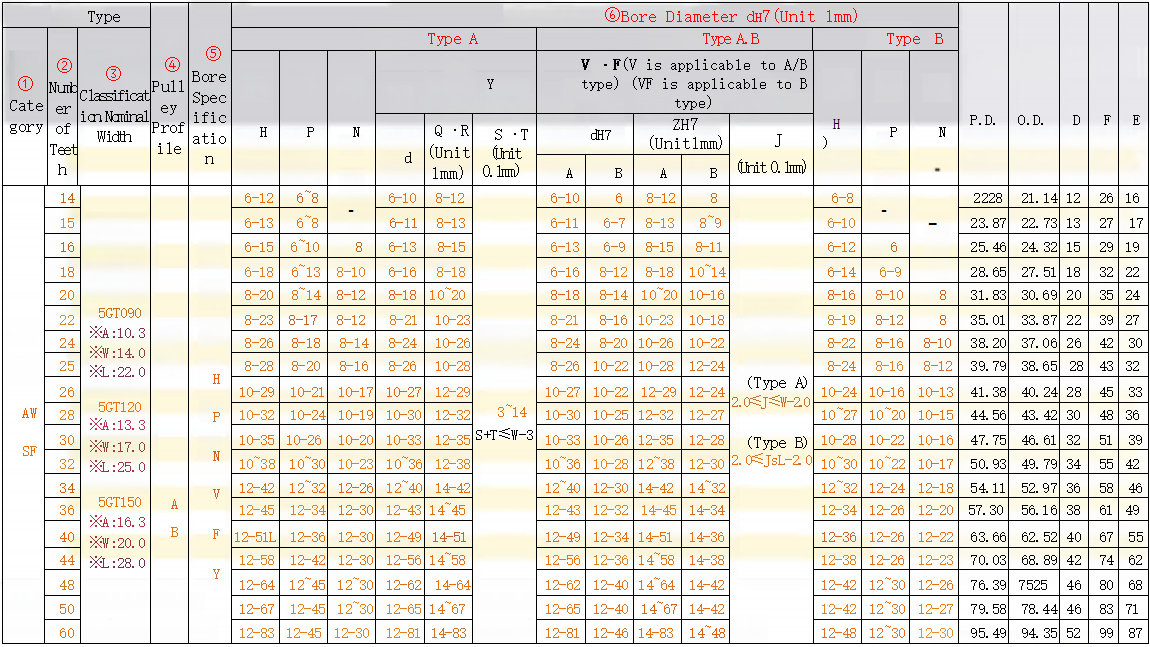

รอกไทม์มิ่ง 5GT

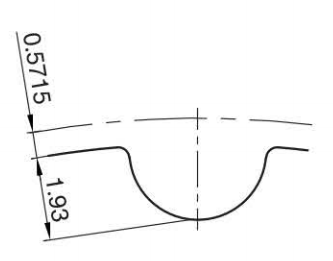

④ โปรไฟล์รอก
ขนาดร่องฟันจะแตกต่างกันเล็กน้อย ขึ้นอยู่กับจำนวนฟัน
ระยะพิทช์ฟัน (5มม.)
สำหรับข้อมูลจำเพาะของรูเพลา H (รูกลม), V, F (รูขั้นบันได) และ Y (รูขั้นบันไดที่ปลายทั้งสองด้าน) จะไม่มีรูเกลียว
ภายในรูเพลาอาจไม่ได้รับการเคลือบผิว
* สำหรับรอกชนิด A และรูเพลาที่มีมุม P หรือ N รูเกลียวทั้งสองรูจะอยู่ห่างจากจุดศูนย์กลางของร่องฟันประมาณ 120° หรือ 90°

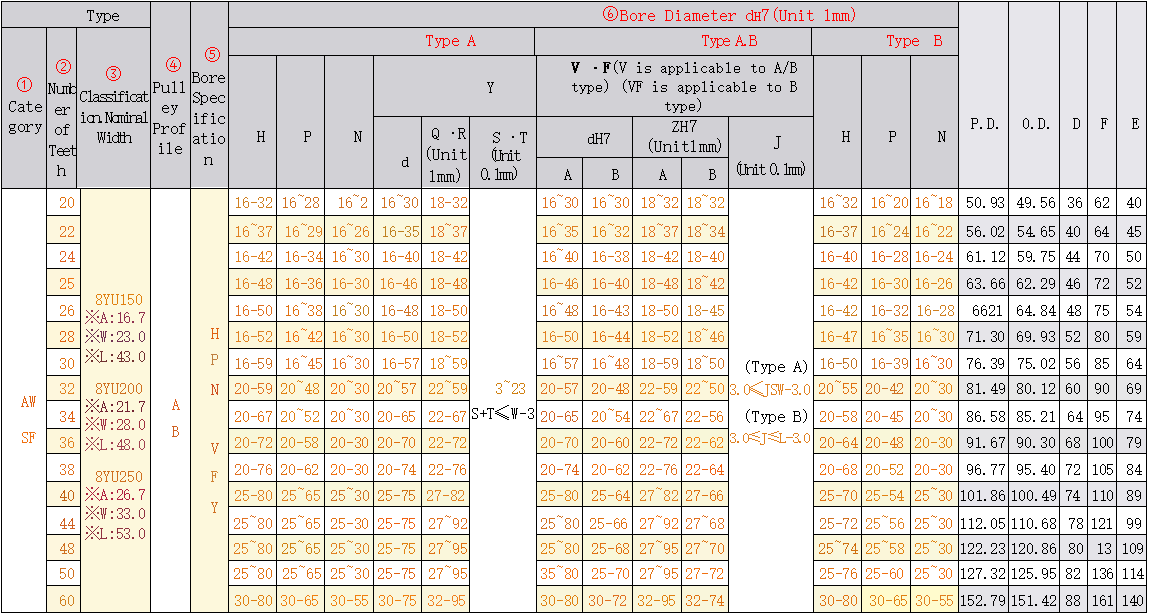

รอกไทม์มิ่ง 8YU

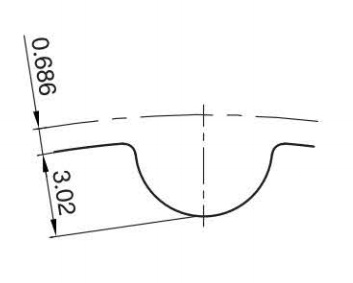

④ โปรไฟล์รอก
ขนาดร่องฟันจะแตกต่างกันเล็กน้อย ขึ้นอยู่กับจำนวนฟัน
ระยะฟัน (8 มม.)
สำหรับข้อมูลจำเพาะของรูเพลา H (รูกลม), V, F (รูขั้นบันได) และ Y (รูขั้นบันไดที่ปลายทั้งสองด้าน) จะไม่มีรูเกลียว
ภายในรูเพลาอาจไม่ได้รับการเคลือบผิว
* สำหรับรอกชนิด A และรูเพลาที่มีมุม P หรือ N รูเกลียวทั้งสองรูจะอยู่ห่างจากจุดศูนย์กลางของร่องฟันประมาณ 120° หรือ 90°
